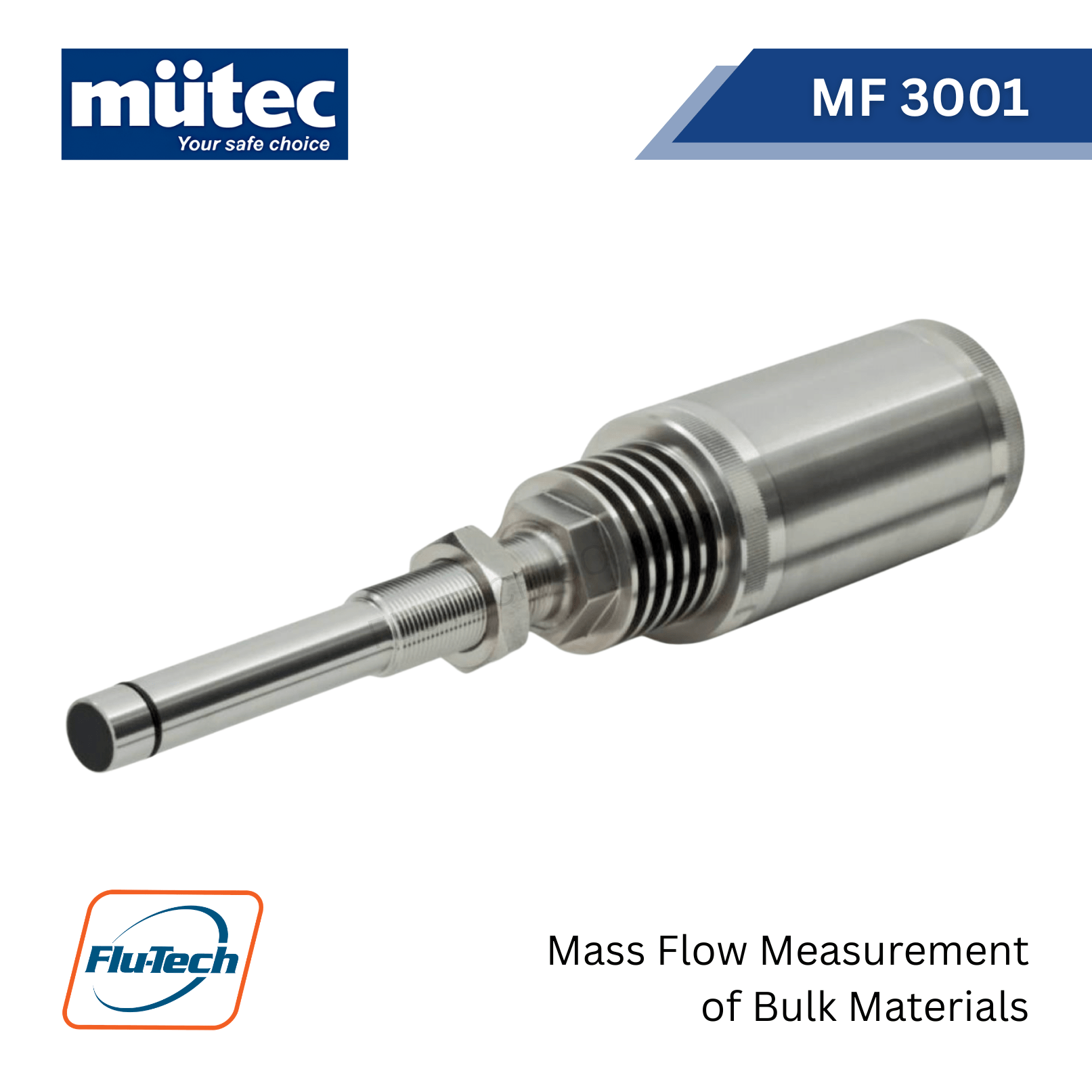

Mütec MF 3001 / MF 3000 – Mass Flow Measurement of Bulk Materials
Mütec MF 3001 และ MF 3000 คือโซลูชันระดับสูงสำหรับการวัดอัตราการไหลของมวล (Mass Flow) ในท่อโลหะ ออกแบบมาเพื่อตรวจวัดวัสดุประเภทของแข็ง (Solids) เช่น ผง (Powder), เม็ด (Pellets), ฝุ่น (Dust) หรือแกรนูล (Granules) โดยเฉพาะ รองรับตั้งแต่อัตราการไหลเพียงไม่กี่ kg/h ไปจนถึงหลาย t/h
ทำไมต้องเลือก Mütec MF 3001 / MF 3000?
ระบบนี้ใช้หลักการ Doppler Effect ผ่านคลื่นไมโครเวฟ ทำให้สามารถวัดค่าได้อย่างต่อเนื่องแบบ Real-time (In-line Measurement) ทั้งในระบบท่อขนส่งด้วยลม (Pneumatic Pipelines) และระบบปล่อยตกอิสระ (Free-fall) โดยมีจุดเด่นที่เหนือกว่าเครื่องวัดทั่วไป:
-

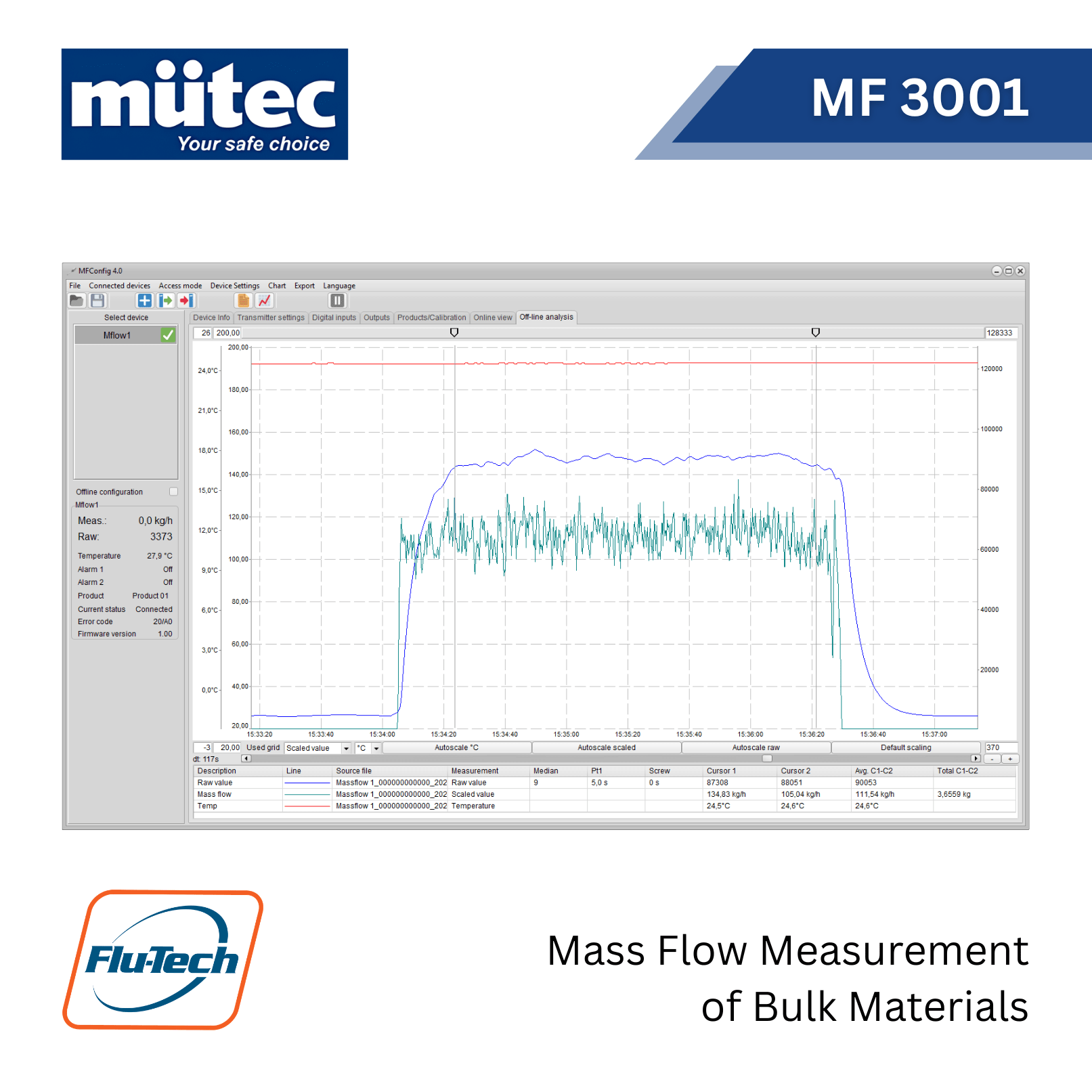

เทคโนโลยี AI-Supported Calibration: รุ่น MF 3001 มาพร้อมซอฟต์แวร์ MF-Config ที่มีระบบ AI ช่วยในการปรับแต่งค่า (Calibration) ให้เหมาะสมกับประเภทวัสดุและกระบวนการโดยอัตโนมัติ
-
วัดผลแม่นยำแม้มีวัสดุเกาะค้าง: ด้วยหลักการวัดการเคลื่อนที่ ทำให้วัสดุที่เกาะนิ่งอยู่ภายในท่อไม่มีผลกระทบต่อค่าที่วัดได้
-
ติดตั้งง่ายและทนทาน: ตัวเซนเซอร์ทำจาก Stainless Steel แข็งแรงทนทาน ไม่ต้องมีการซ่อมบำรุงบ่อย (Maintenance-free) และติดตั้งได้แนบสนิทกับผนังท่อ (Flush Interior) ทำให้ไม่มีสิ่งกีดขวางการไหล
จุดเด่น (Product Highlights):
-
In-line Measurement: วัดค่าได้ทันทีโดยไม่ต้องใช้เครื่องชั่ง (Weighing)
-
Versatile Applications: เหมาะสำหรับอุตสาหกรรมอาหาร, เคมี, พลังงาน, การผลิตวัสดุก่อสร้าง และการเกษตร
-
Multi-Calibration: บันทึกค่าการวัดสำหรับวัสดุที่แตกต่างกันได้สูงสุด 16 ชนิด
-
Totalizer Function: มีระบบคำนวณมวลสะสมรวมในตัว
-
Reliable Protection: รองรับมาตรฐาน ATEX Zone 20 สำหรับพื้นที่เสี่ยงต่อการระเบิดของฝุ่น
-
High Performance Options:
-
MF 3000-D: สำหรับการใช้งานในระบบที่มีแรงดันสูง
-
MF 3000-T: สำหรับการใช้งานในอุณหภูมิสูง
-
ข้อมูลทางเทคนิค (General Technical Data):
Technical Data Sensor
| Feature | Specification Details |
| Housing Material | Stainless steel (1.4307 or 1.4571 as option) |
| Sensor Surface | K= PA; C= Ceramic (optional); T = Teflon (optional) |
| Ambient Temperature | -10°C to +70°C |
| Process Temperature |
|
| Process Pressure | 6 bar (30 bar temporarily) |
| Transmit Frequency | 24,150 to 24,250 GHz |
| Protection Class | IP65 |
| Ex-area / ATEX Zone | Zone 20/21 and Zone 2 (optional) |
| Cable Length | 3 m as standard (other lengths on request) |
| Dimension & Weight | D 60 x 280 mm; 1300 g |

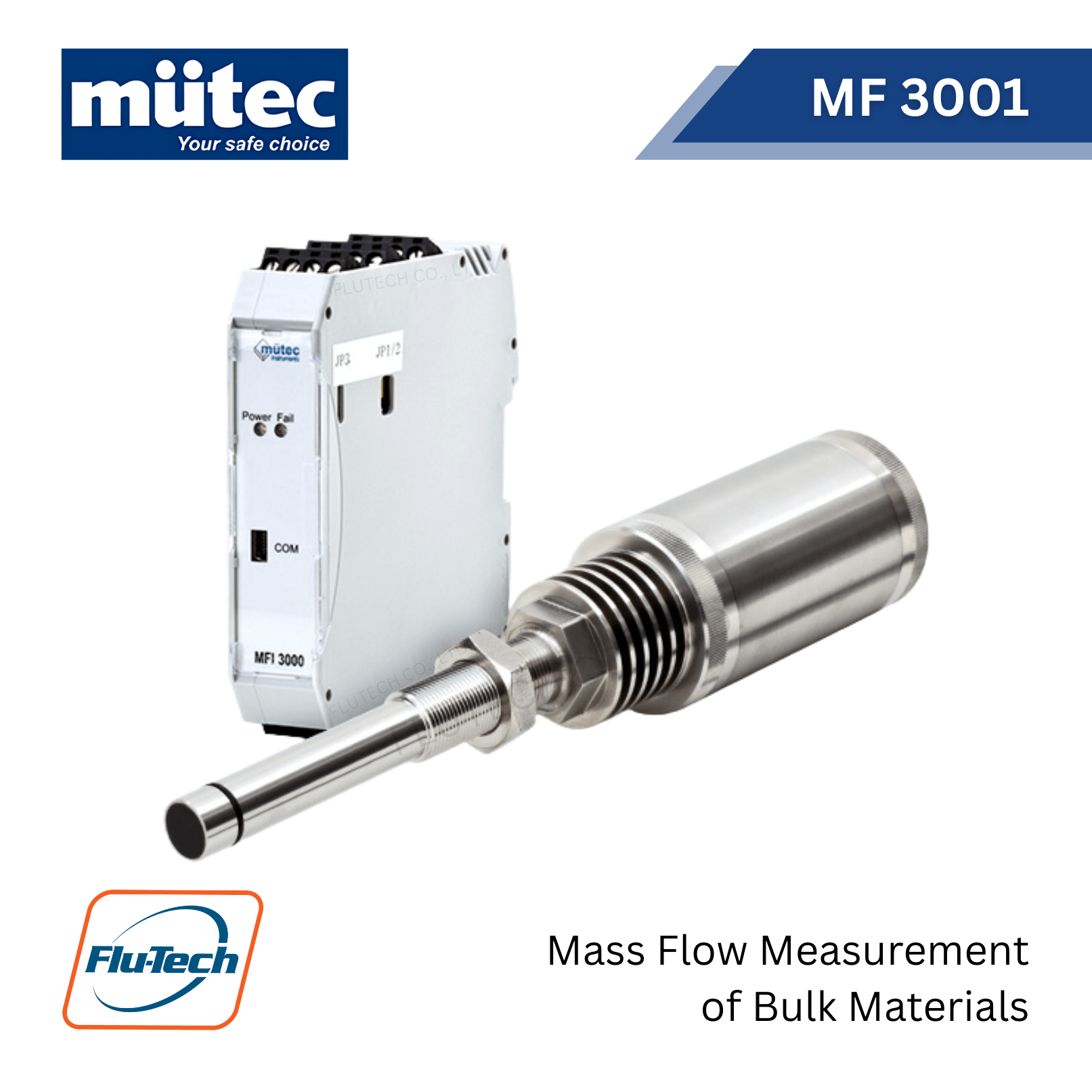

Technical Data Transistor
| Feature | Specification Details |
| Measured Mass Flow | ~ 1 kg/h to several tons per hour (limited by pipe diameter, max D=300) |
| Grain Size | approx. 1 nm – 20 mm |
| Accuracy | Up to 1% (depending on the product) |
| Indicator | 0 – 1023 digits |
| Calibration | Savable up to 24 calibration curves |
| Supply Voltage |
• 24 VAC (50-60 Hz) +/-20%
• 24 VDC -20% / +30% (max. 2 W) |
| Input | 1x RS485 (from sensor) |
| Output Options |
• 1x Analog (0/4-20 mA; 0-10V) for mass flow
• 1x Alarm relay (Max/Min or fault)
• 1x Pulse output (counting)
• 1x USB (for notebook)
• 1x RS485 (MODBUS protocol for PLC) |
| Environment | Ambient: -10°C to +60°C; Protection: IP20 |
| Dimension & Weight | 22,5 x 115 x 100 mm (without clamps); 150 g |
เหมาะสําหรับอุตสาหกรรม (Suitable Applications):
- อุตสาหกรรมพลาสติก (Plastics and Polymer Industry): ตรวจสอบการขนถ่ายเม็ดพลาสติก (Monitoring the transport of plastic pellets and granules)
- อุตสาหกรรมเคมีและยา (Chemical & Pharmaceutical Industry): ควบคุมสัดส่วนส่วนผสมที่เป็นผง (Controlling the dosing of powdered ingredients)
- อุตสาหกรรมเหล็กและโรงไฟฟ้า (Steel & Power Plant Industry): ตรวจสอบปริมาณการจ่ายเชื้อเพลิงแข็งหรือฝุ่น (Monitoring the flow of solid fuels or dust)
- อุตสาหกรรมก่อสร้าง (Construction & Building Materials Industry): วัดปริมาณปูนซีเมนต์หรือยิปซั่ม (Measuring cement or gypsum flow)
- อุตสาหกรรมอาหารและอาหารสัตว์ (Food & Animal Feed Industry): วัดปริมาณวัตถุดิบในท่อลำเลียง (Measuring raw material flow in conveying pipelines)
