ทำความรู้จักระบบ Automatic Counterbalance: หัวใจสำคัญในการเพิ่มประสิทธิภาพ เครื่องปั๊มโลหะ (Mechanical Stamping Presses)
ในอุตสาหกรรมการผลิตโลหะแผ่น (Sheet Metal Fabrication) ความแม่นยำและความปลอดภัยเป็นสิ่งสำคัญที่สุด หนึ่งในเทคโนโลยีที่ช่วยให้เครื่องจักรทำงานได้อย่างราบรื่นและยืดอายุการใช้งานได้นานขึ้นคือระบบ Automatic Counterbalanceวันนี้เราจะพาไปทำความเข้าใจความสำคัญของระบบนี้ พร้อมแนะนำโซลูชันจากผู้เชี่ยวชาญระดับโลก
Mechanical Stamping Press หรือเครื่องปั๊มโลหะระบบกลไก คือเครื่องจักรที่ใช้ในการเปลี่ยนรูปโลหะแผ่นให้กลายเป็นชิ้นงานตามแม่พิมพ์ (Die) โดยอาศัยพลังงานจากล้อตุนกำลัง (Flywheel) ส่งผ่านระบบข้อเหวี่ยง (Crankshaft) เพื่อขับเคลื่อนชุดสไลด์ (Slide) หรือแรม (Ram) ให้เคลื่อนที่ขึ้น-ลงด้วยความเร็วสูง
เครื่องปั๊มโลหะ (Mechanical Stamping Presses) คืออะไร?
Mechanical Stamping Press หรือเครื่องปั๊มโลหะระบบกลไก คือเครื่องจักรที่ใช้ในการเปลี่ยนรูปโลหะแผ่นให้กลายเป็นชิ้นงานตามแม่พิมพ์ (Die) โดยอาศัยพลังงานจากล้อตุนกำลัง (Flywheel) ส่งผ่านระบบข้อเหวี่ยง (Crankshaft) เพื่อขับเคลื่อนชุดสไลด์ (Slide) หรือแรม (Ram) ให้เคลื่อนที่ขึ้น-ลงด้วยความเร็วสูง
กลไกการทำงานนี้จะเปลี่ยนการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่แนวตั้ง เพื่อกดทับแผ่นโลหะที่วางอยู่บนแม่พิมพ์ ทำให้เกิดการตัด (Blanking) การเจาะ (Piercing) หรือการขึ้นรูป (Forming) ตามต้องการ
ระบบ Counterbalance คืออะไร?
ในการทำงานของ เครื่องปั๊มโลหะ ชุดสไลด์และแม่พิมพ์ตัวบนมักจะมีน้ำหนักมหาศาล (หลายตัน) เมื่อชุดสไลด์เคลื่อนที่ลง แรงโน้มถ่วงจะดึงให้น้ำหนักนี้ตกลงมาอย่างรวดเร็ว และเมื่อต้องเคลื่อนที่กลับขึ้นไป มอเตอร์และระบบขับเคลื่อนต้องรับภาระหนักมากเพื่อยกน้ำหนักนั้นกลับขึ้นไป
ระบบ Counterbalance (ระบบถ่วงสมดุล) จึงถูกติดตั้งเพื่อใช้ “แรงดันอากาศ” จากถังลม (Pneumatic Cylinders) มาช่วยพยุงน้ำหนักของชุดสไลด์และแม่พิมพ์ไว้ เปรียบเสมือนลิฟต์ที่มีลูกตุ้มถ่วงน้ำหนัก เพื่อให้การเคลื่อนที่ขึ้น-ลงเป็นไปอย่างสมดุล ลดการสึกหรอของเฟืองและตลับลูกปืน
ทำไมต้องเป็น Automatic Counterbalance?
ในอดีต การปรับแรงดันลมในระบบ Counterbalance มักทำโดยผู้ควบคุมเครื่อง (Manual) ซึ่งมีความเสี่ยงหากปรับแรงดันไม่สัมพันธ์กับน้ำหนักแม่พิมพ์ที่เปลี่ยนไป ระบบ Automatic Counterbalance จึงเข้ามาแก้ปัญหานี้ โดยระบบจะตรวจจับน้ำหนักแม่พิมพ์และปรับแรงดันลมในกระบอกสูบให้เหมาะสมโดยอัตโนมัติ (Dynamic Adjustment)
ประโยชน์ของระบบ Automatic Counterbalance
-
ยืดอายุการใช้งานเครื่องจักร: ลดแรงกระแทก (Snap-through load) ที่ทำลายชุดเกียร์และข้อเหวี่ยง
-
เพิ่มความปลอดภัย: ป้องกันชุดสไลด์ตกร่วงในกรณีที่ระบบเบรกขัดข้อง
-
ลดระยะเวลา Setup: ระบบปรับจูนตัวเองตามสูตรการผลิต (Recipe) ไม่ต้องเสียเวลาปรับจูนด้วยมือ
-
ความแม่นยำสูง: ช่วยให้การปั๊มงานมีความเสถียร ชิ้นงานมีคุณภาพสม่ำเสมอ

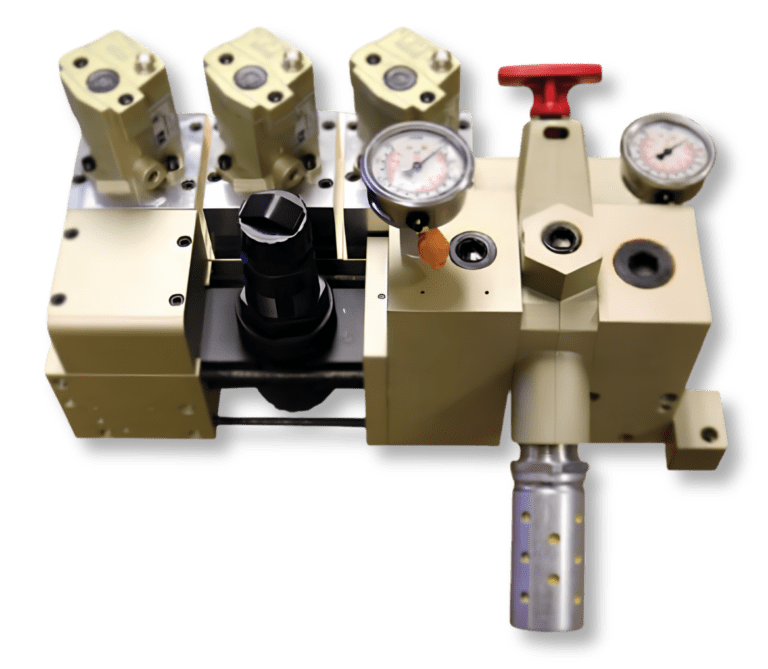

คุณสมบัติและจุดเด่น (Features & Benefits)
-
Dual Control: เลือกใช้งานได้ทั้งระบบ Manual หรือ Automatic ตามความเหมาะสม
-
High Performance Poppet Valve: วาล์วระบบ Poppet ให้อัตราไหลสูง ทนต่อสิ่งสกปรก และใช้งานได้ยาวนานแม้แรงดันต่ำ
-
Flexible Installation: มีให้เลือกทั้งแบบ In-line (สำหรับเครื่องใหม่) และ Offset (สำหรับเปลี่ยนแทนวาล์วเดิม)
-
Standard Electrical Options: รองรับทั้งระบบ 110V AC และ 24V DC (M12)
-
Certified Safety: มี Check Valve ในตัว ตามมาตรฐานความปลอดภัย ANSI B11.1
-
Easy Maintenance: ซ่อมบำรุงง่ายจากด้านบน (Top Access) และใช้ชุดซ่อม (Repair Kit) เพียงชุดเดียวดูแลได้ทั้งระบบ เพื่อลดการสต็อกอะไหล่
ข้อมูลการเลือกสั่งซื้อ (Ordering Information)
| Port Sizes (In/Out) | Port Threads | Voltage | Connectors | Model: New Applications | Model: Replacement | Cv (In/Out) | Weight lb (kg) |
| 1-1/4 | NPT | 110V AC | 3-pin Brad-Harrison | 3900A1169Z | 3900B0237Z | 18.2 / 22.4 | 64.9 (29.44) |
| 1-1/4 | NPT | 24V DC | 4-pin Micro (M12) | 3900A1169-4MW | 3900B0237-4MW | 18.2 / 22.4 | 64.9 (29.44) |
| 1-1/4 | BSPP | 110V AC | 3-pin Brad-Harrison | D3900A1169Z | D3900B0237Z | 18.2 / 22.4 | 64.9 (29.44) |
| 1-1/4 | BSPP | 24V DC | 4-pin Micro (M12) | D3900A1169-4MW | D3900B0237-4MW | 18.2 / 22.4 | 64.9 (29.44) |
| SAE-20 / 1-7/8-12 | SAE | 110V AC | 3-pin Brad-Harrison | 39L0A1169Z | 39L0B0237Z | 18.2 / 22.4 | 64.9 (29.44) |
| SAE-20 / 1-7/8-12 | SAE | 24V DC | 4-pin Micro (M12) | 39L0A1169-4MW | 39L0B0237-4MW | 18.2 / 22.4 | 64.9 (29.44) |
Flu-Tech ตัวแทนจำหน่ายอย่างเป็นทางการของ ROSS Controls® ในประเทศไทย
-
Sole Authorized Distributor: บริษัท ฟลูเทค จำกัด คือตัวแทนจำหน่ายที่ได้รับการแต่งตั้งอย่างเป็นทางการเพียงผู้เดียวของ ROSS Controls® ในประเทศไทย มั่นใจได้รับสินค้าของแท้ 100% ส่งตรงจากโรงงาน
-
Expert Support: สนับสนุนหลังการขายและดูแลการติดตั้งโดยทีมวิศวกรผู้เชี่ยวชาญจาก Flu-Tech
-
Reliable Partner: พันธมิตรที่ช่วยคุณอัปเกรดเครื่องจักร เพิ่มความปลอดภัย และลดค่าใช้จ่ายในการบำรุงรักษาในระยะยาว
-
World-Class Technology: มั่นใจในประสิทธิภาพและความปลอดภัยระดับโลก ด้วยโซลูชันวาล์วอุตสาหกรรมสำหรับเครื่องปั๊มโลหะโดยเฉพาะ
-
Comprehensive Service: บริการครบวงจรตั้งแต่การให้คำปรึกษาเชิงเทคนิค ไปจนถึงการเลือกโซลูชัน Automatic Counterbalance ที่ตอบโจทย์การใช้งาน
- Ready-to-Ship Stock: เรามีสินค้าและอะไหล่สำรอง (Spare Parts) พร้อมส่งจากสต็อก (On Shelf) ช่วยให้คุณลดปัญหา Downtime และซ่อมบำรุงได้ทันทีไม่ต้องรอนาน
อ้างอิง : ROSS Controls®
