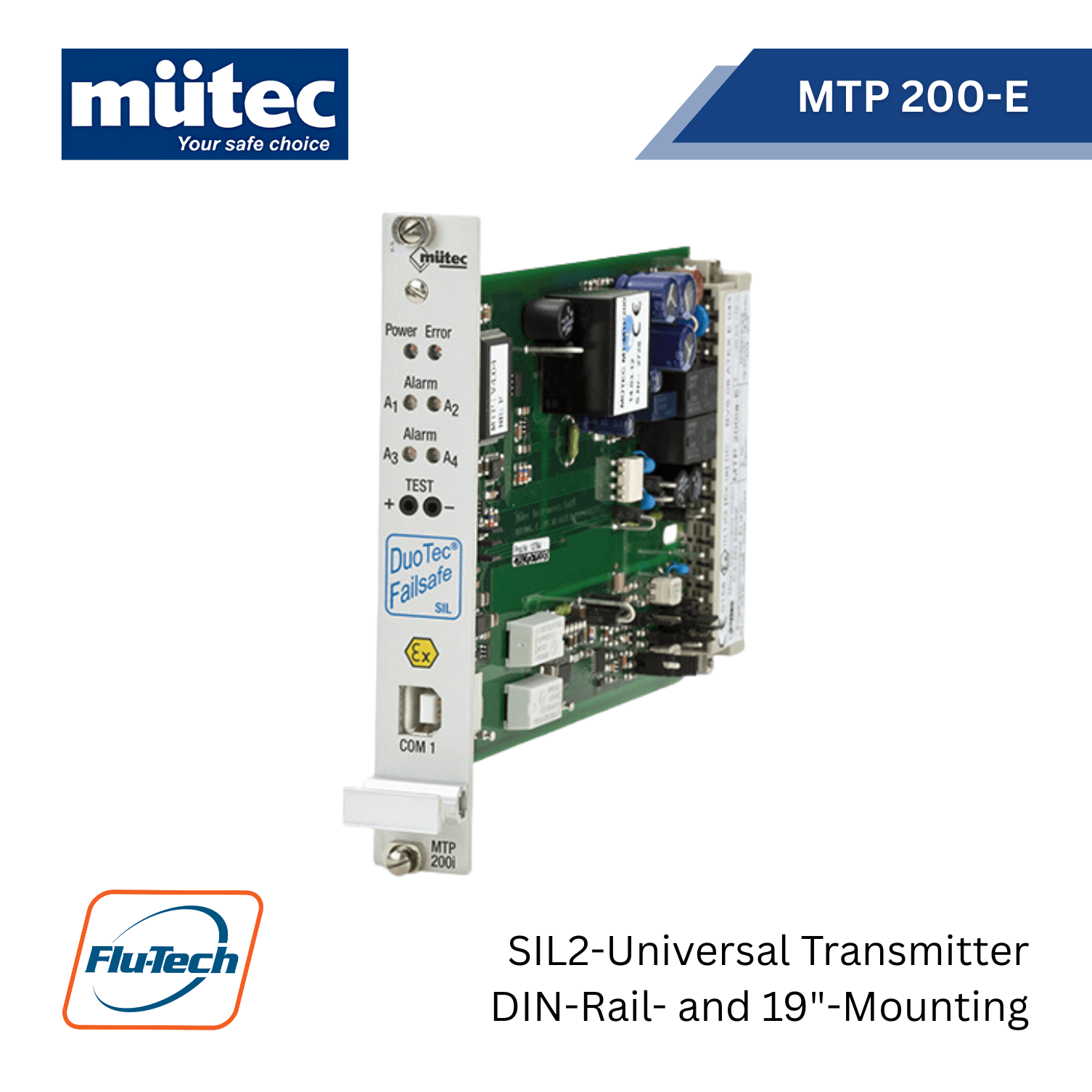

Mütec MTP 200-E – SIL2-Universal Transmitter
ทำความรู้จัก Mütec MTP 200-E: SIL2-Universal Transmitter อุปกรณ์แปลงสัญญาณมาตรฐานความปลอดภัยสูง
ในอุตสาหกรรมกระบวนการผลิต (Process Industry) ความแม่นยำและการรักษาความปลอดภัยของระบบถือเป็นหัวใจสำคัญ อุปกรณ์ส่งสัญญาณและแปลงสัญญาณ (Transmitter) จึงต้องมีประสิทธิภาพที่เชื่อถือได้ โดยเฉพาะอย่างยิ่งในพื้นที่ที่มีความเสี่ยงสูง Mutec Universal Transmitter คือคำตอบที่ตอบโจทย์ทั้งความยืดหยุ่นและการรับรองมาตรฐานความปลอดภัยระดับสากล
Mütec MTP 200-E คืออะไร?
MTP 200-E เป็น Universal Transmitter หรืออุปกรณ์แปลงสัญญาณอเนกประสงค์แบบติดตั้งบน Rack (19″ Rack-mounted) ที่ถูกออกแบบมาเพื่อรับสัญญาณอินพุตที่หลากหลายและแปลงเป็นสัญญาณเอาต์พุตมาตรฐาน โดยความพิเศษของรุ่นนี้คือการได้รับการรับรองมาตรฐาน SIL2 (Safety Integrity Level 2) ตามมาตรฐาน IEC 61508
ทำไมต้องเลือก Mütec MTP 200-E สำหรับโรงงานของคุณ?
-
ลดต้นทุนอะไหล่ (Inventory Reduction): เนื่องจากเป็น Universal Transmitter คุณจึงไม่จำเป็นต้องสต็อกอุปกรณ์หลายรุ่นสำหรับเซนเซอร์แต่ละชนิด
-
เพิ่มความเชื่อมั่น: มาตรฐาน SIL2 และการผลิตจากเยอรมนีการันตีความทนทานและอายุการใช้งานที่ยาวนาน
-
การตั้งค่าที่ง่าย: สามารถตั้งค่าพารามิเตอร์ต่างๆ ได้สะดวกผ่านซอฟต์แวร์ ทำให้การติดตั้งและคอมมิชชันนิ่ง (Commissioning) ทำได้อย่างรวดเร็ว
จุดเด่น (Product Highlights):
1. รองรับอินพุตแบบ Universal
MTP 200-E สามารถรับสัญญาณอินพุตได้เกือบทุกรูปแบบในชุดเดียว ไม่ว่าจะเป็น:
-
RTD: Pt100, Pt1000, Ni100
-
Thermocouples: Type K, J, N, R, S, T, B, E
-
Resistance: ตัวต้านทาน (Ohm)
-
Voltage: แรงดันไฟฟ้ากระแสตรง (mV / V)
-
Current: กระแสไฟฟ้า (mA)
2. มาตรฐานความปลอดภัย SIL2
อุปกรณ์นี้ผ่านการรับรองสำหรับการใช้งานในระบบ Functional Safety ช่วยลดความเสี่ยงของความล้มเหลวในระบบควบคุม เหมาะสำหรับอุตสาหกรรมเคมี ปิโตรเคมี และโรงไฟฟ้าที่ต้องเข้มงวดเรื่องความปลอดภัยเป็นพิเศษ
3. การออกแบบที่ทนทานและประหยัดพื้นที่
ด้วยโครงสร้างแบบ 19″ Rack-mounted (Eurocard format) ทำให้สามารถติดตั้งในตู้คอนโทรลได้จำนวนมากในพื้นที่จำกัด ง่ายต่อการบำรุงรักษาและจัดระเบียบสายไฟ
4. ความแม่นยำสูงและการแยกสัญญาณ (Galvanic Isolation)
MTP 200-E มีระบบ Galvanic Isolation 3 ทาง (Input / Output / Supply) ช่วยป้องกันสัญญาณรบกวนและความเสียหายที่อาจเกิดขึ้นจากความต่างศักย์ไฟฟ้า ทำให้ได้ข้อมูลที่แม่นยำที่สุดส่งต่อไปยังระบบ PLC หรือ SCADA
DOWNLOAD CATALOGข้อมูลทางเทคนิค (Technical Specifications):
| หัวข้อ (Parameters) | รายละเอียดข้อมูล (Specifications) |
| สัญญาณอินพุต (Input) | RTD (Pt100, Pt1000, Ni100), Thermocouple (K, J, N, R, S, T, B, E), ความต้านทาน (Ohm), แรงดันไฟฟ้า (mV, V), กระแสไฟฟ้า (mA) |
| สัญญาณเอาต์พุต (Output) | 0/4-20 mA, 0/2-10 V, 0/1-5 V (เลือกได้ทั้งแบบ Active หรือ Passive) |
| ระดับความปลอดภัย | SIL2 (ตามมาตรฐาน IEC 61508) |
| แหล่งจ่ายไฟ (Power Supply) | 24 VDC (ช่วงแรงดันที่รองรับ 18 – 36 VDC) |
| การแยกสัญญาณไฟฟ้า | แยกสัญญาณแบบ 3 ทาง (อินพุต / เอาต์พุต / แหล่งจ่ายไฟ) |
| แรงดันไฟฟ้าทดสอบ | 2.5 kV AC |
| ความแม่นยำ (Accuracy) | < 0.1% ของค่าปลายสเกล |
| เวลาตอบสนอง | < 100 มิลลิวินาที (ms) |
| อุณหภูมิใช้งาน | -20°C ถึง +60°C |
| การตั้งค่า (Configuration) | ผ่านซอฟต์แวร์ทางพอร์ตสื่อสารด้านหน้าเครื่อง |
| รูปแบบการติดตั้ง | ติดตั้งบน Rack 19 นิ้ว (Eurocard ขนาด 4 HP, 3 U) |
| จุดเชื่อมต่อ (Connection) | คอนเนคเตอร์ DIN 41612, style F (48-pole) |
แอปพลิเคชันที่เหมาะสม (Applications):
-
แอปพลิเคชันที่เหมาะสมสำหรับ Muetec MTP 200-E ครอบคลุมอุตสาหกรรมที่เน้นความปลอดภัยและความแม่นยำสูง ดังนี้ครับ:
-
อุตสาหกรรมเคมีและปิโตรเคมี (Chemical & Petrochemical): ใช้ในการวัดอุณหภูมิและแรงดันในจุดที่สำคัญ (Critical Loops) ซึ่งต้องผ่านมาตรฐานความปลอดภัย SIL2 เพื่อป้องกันอุบัติเหตุในกระบวนการผลิต
-
โรงไฟฟ้า (Power Plants): ใช้แปลงสัญญาณจากเซนเซอร์ตรวจวัดในระบบเผาไหม้ ระบบไอน้ำ หรือระบบหล่อเย็น เพื่อส่งค่าความร้อนที่แม่นยำไปยังห้องควบคุม
-
อุตสาหกรรมอาหารและยา (Food & Pharmaceutical): เหมาะสำหรับกระบวนการที่ต้องการการควบคุมอุณหภูมิที่เข้มงวด (Sterilization หรือ Pasteurization) เพื่อรักษาคุณภาพสินค้า
-
ระบบบำบัดน้ำเสียและของเสีย (Water & Waste Treatment): ใช้ในการวัดค่าในถังพักหรือระบบกรองที่ต้องการความเสถียรของสัญญาณในระยะยาว
-
การจัดการวัสดุจำนวนมาก (Bulk Material Handling): ทำงานร่วมกับเซนเซอร์วัดระดับหรือความชื้น เพื่อแปลงสัญญาณในไซโลหรือระบบลำเลียงที่มีสัญญาณรบกวนทางไฟฟ้าสูง (ด้วยระบบ 3-Way Isolation)
-
ระบบ OEM และการสร้างตู้คอนโทรล (System Integrators): ด้วยดีไซน์แบบ 19″ Rack ทำให้เหมาะมากสำหรับการประกอบตู้ควบคุมมาตรฐาน (Control Cabinets) ที่มีอุปกรณ์จำนวนมากในพื้นที่จำกัด
-
