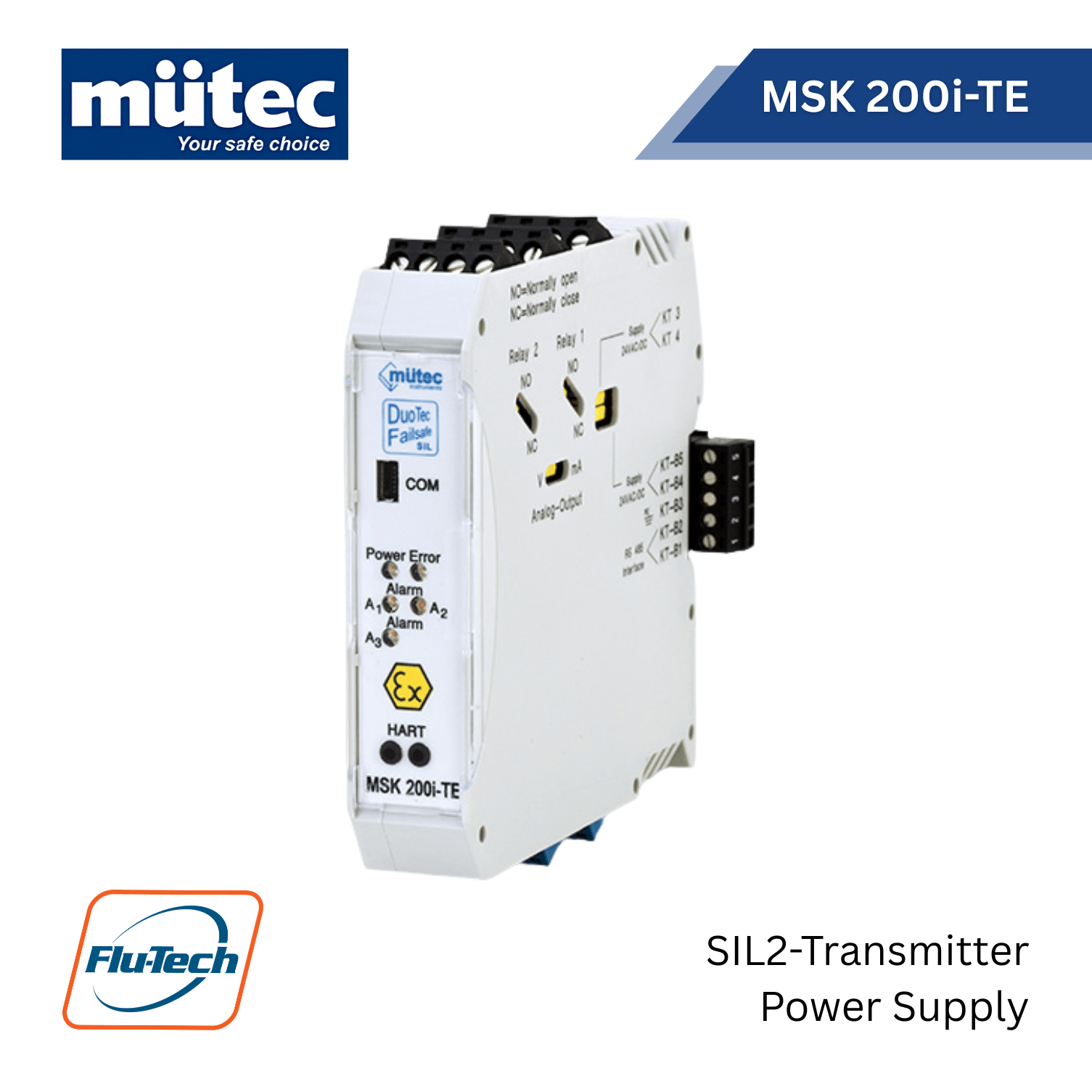

Mütec MSK 200-TE – SIL2-Transmitter Power Supply
ทำความรู้จัก Mütec MSK 200-TE: อุปกรณ์จ่ายไฟและแยกสัญญาณ (Transmitter Power Supply) มาตรฐาน SIL2 เพื่อความปลอดภัยสูงสุด
ในอุตสาหกรรมที่มีความเสี่ยงสูง เช่น ปิโตรเคมี พลังงาน หรือกระบวนการผลิตทางเคมี ความแม่นยำและความปลอดภัยของสัญญาณการวัดเป็นสิ่งที่ขาดไม่ได้ Mütec MSK 200-TE คือโซลูชันระดับพรีเมียมจากเยอรมนีที่รวมฟังก์ชัน Transmitter Power Supply และ Signal Isolated ไว้ในหนึ่งเดียว พร้อมมาตรฐานความปลอดภัย SIL2 (Safety Integrity Level 2)
Mütec MSK 200-TE คืออะไร?
Mütec MSK 200-TE (หรือรุ่น MSK 200i-TE) คืออุปกรณ์จ่ายไฟให้กับเครื่องวัด (Transmitter) แบบ 2-wire และทำหน้าที่ประมวลผลสัญญาณ Analog (mA/V) โดยใช้เทคโนโลยี DuoTec-Failsafe ซึ่งเป็นลิขสิทธิ์เฉพาะของ Mütec ที่เน้นระบบ Self-monitoring เพื่อตรวจสอบความผิดปกติของตัวเองตลอดเวลา
ทำไมต้องเลือก Mütec MSK 200-TE สำหรับโรงงานของคุณ?
การเลือกใช้อุปกรณ์จาก Mütec ไม่ใช่เพียงแค่การซื้อเครื่องมือวัด แต่เป็นการลงทุนใน Safety & Reliability อุปกรณ์รุ่นนี้ถูกออกแบบมาเพื่อลดความซับซ้อนในการติดตั้งด้วย DIN Rail mounting และ TBUS connector ที่ช่วยให้การเดินสายไฟและระบบสื่อสาร RS485 ทำได้รวดเร็ว ลดข้อผิดพลาดในการติดตั้ง
จุดเด่น (Product Highlights):
1. มาตรฐานความปลอดภัยระดับสากล
-
SIL2 Certified: ได้รับการรับรองตามมาตรฐาน IEC 61508 / 61511 มั่นใจได้ในระบบ Safety Instrument Systems (SIS)
-
ATEX Certified: รองรับการใช้งานในพื้นที่อันตราย (Hazardous Areas) ทั้ง Zone 0, 1 และ 2 [EEx ia] IIC
2. ฟังก์ชันการทำงานที่ครบครัน (All-in-One)
-
Input/Output: รองรับ Input 0/4-20 mA และให้ Output ได้ทั้ง mA และ Voltage
-
Alarm Monitoring: มี Relay Output 2 ชุด และ Transistor Output 1 ชุด สำหรับตั้งค่า Limit Values แยกอิสระ
-
Gradient Alarm: ฟังก์ชันแจ้งเตือนเมื่อสัญญาณเปลี่ยนแปลงรวดเร็วผิดปกติ
-
Square Root Function: สำหรับการแปลงสัญญาณจากเครื่องวัดอัตราการไหล (Flow) ที่เป็นเชิงเส้น
3. เทคโนโลยี DuoTec-Failsafe
ระบบจะทำการตรวจสอบการทำงานของวงจรภายใน (Self-monitoring) หากเกิดข้อผิดพลาด อุปกรณ์จะส่งสัญญาณ Maintenance Alarm ทันที ช่วยลดความเสี่ยงในการเกิด Downtime และเพิ่มค่า Total Cost of Ownership (TCO) ให้คุ้มค่ายิ่งขึ้นในระยะยาว
DOWNLOAD CATALOGข้อมูลทางเทคนิค (Technical Specifications):
| หัวข้อ | รายละเอียดเฉพาะ |
| แหล่งจ่ายไฟ (Power Supply) | 24 VDC / VAC (± 10%) |
| การใช้พลังงาน | ประมาณ 3 W / 4.5 VA |
| สัญญาณขาเข้า (Input) | 0/4-20 mA (ทั้งแบบ Active/Passive) / 0/2-10 V |
| การจ่ายไฟให้ตัววัด (Transmitter Supply) | > 16.5 V ที่กระแส 20 mA |
| สัญญาณขาออก (Output) | 0/4-20 mA (โหลดสูงสุด 750 $\Omega$) / 0/2-10 V |
| ระดับความปลอดภัย (SIL) | SIL 2 (ตามมาตรฐาน IEC 61508 / IEC 61511) |
| เอาต์พุตแจ้งเตือน (Alarm) | 2 Relay (SPDT) + 1 Transistor |
| ความแม่นยำ (Accuracy) | < 0.1% (ค่าปกติอยู่ที่ 0.05%) |
| ค่าสัมประสิทธิ์อุณหภูมิ | < 0.01% / K |
| การแยกสัญญาณ (Isolation) | แยกขาด 3 ทาง (อินพุต / เอาต์พุต / แหล่งจ่ายไฟ) |
| แรงดันไฟฟ้าทดสอบ | 2.5 kV AC (ระหว่างวงจรทั้งหมด) |
| ระยะเวลาตอบสนอง | < 100 ms |
| การตั้งค่า (Configuration) | ผ่านพอร์ต RS232 / RS485 โดยใช้ซอฟต์แวร์ WINSMART |
| การป้องกันการระเบิด (Ex) | [EEx ia] IIC (มาตรฐาน ATEX สำหรับ Zone 0, 1, 2) |
| อุณหภูมิขณะใช้งาน | -20°C ถึง +60°C |
| วัสดุและการติดตั้ง | Polyamide PA 6.6 / ติดตั้งบนราง DIN Rail 22.5 มม. (IP20) |
แอปพลิเคชันที่เหมาะสม (Applications):
- โรงไฟฟ้า (Power Plants): สำหรับการตรวจวัดอุณหภูมิในระบบ Boiler หรือ Turbine ที่ต้องการความแม่นยำระดับสูง
- ระบบบำบัดน้ำเสีย (Wastewater Treatment Systems): แปลงสัญญาณจากเซนเซอร์ประเภทต่างๆ เข้าสู่ระบบ PLC/DCS
- การจัดการวัสดุที่เป็นของแข็งและผง (Bulk Material Handling): ใช้ร่วมกับอุปกรณ์วัดระดับหรือความชื้นเพื่อเพิ่มความปลอดภัยในระบบลำเลียง
- ระบบการผลิตอาหารและยา (Food and Pharmaceutical Production): ตรวจวัดค่าความร้อนในกระบวนการผลิตที่ต้องเป็นไปตามมาตรฐานความปลอดภัย
