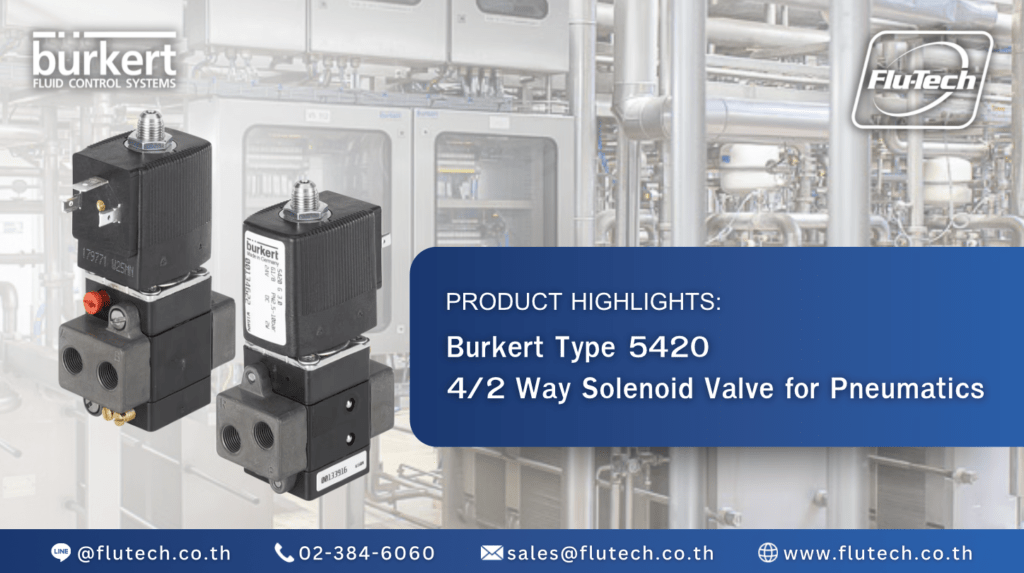

ฟลูเทคขอแนะนํา Bürkert Type 5420 โซลินอยด์วาล์วแบบควบคุมด้วยระบบไพล็อต (Pilot-Controlled) ชนิดวาล์วแบบนั่งบ่า (Seat Valve) ซึ่งถูกออกแบบมาเพื่อการใช้งานกับกระบอกสูบแบบสองทาง (Double-Acting Cylinders) และอุปกรณ์ขับเคลื่อนนิวแมติกส์ต่างๆ โดยมีจุดเด่นที่ความทนทานและการตอบสนองที่แม่นยำ
คุณสมบัติเด่น
Burkert Type 5420 Product Highlights
-
ระบบการทำงาน: เป็นวาล์วแบบ 4 ทาง 2 ตำแหน่ง (4/2-Way) ที่ใช้เซอร์โวไดอะแฟรม (Servo-diaphragm) ในการช่วยเปิด-ปิด
-
เงื่อนไขแรงดัน: จำเป็นต้องมี แรงดันส่วนต่างขั้นต่ำ (Minimum Differential Pressure) ที่ 2.5 bar เพื่อให้วาล์วสามารถสลับสภาวะ (Switch-Over) ได้อย่างสมบูรณ์
-
ดีไซน์กะทัดรัด (Compact Design): ช่วยประหยัดพื้นที่ในการติดตั้ง ไม่ว่าจะเป็นการติดตั้งเดี่ยวหรือบนแผงวงจร
-
คอยล์โซลินอยด์แบบสวม (Push-Over Coil): สามารถเปลี่ยนหรือหมุนทิศทางได้ง่ายเพื่อความสะดวกในการเดินสายไฟ
-
การควบคุมลมเสีย: สามารถปรับแต่งหรือควบคุมการระบายลมเสีย (Exhaust air) ได้ เพื่อควบคุมความเร็วของอุปกรณ์นิวแมติกส์
ข้อมูลทางเทคนิค
Burkert Type 5420 Technical Data
| ขนาด Orifice | DN3 |
| แรงดันใช้งาน (Working Pressure) | 2.5 ถึง 10 bar |
| ของเหลว (Operating Medium) |
มีความเป็นกลาง (เช่น อากาศอะด หรือลมแห้งอัดแบบหล่อลื่นหรือไร้น้ำมัน)
|
| อุณหภูมิแวดล้อม (Ambient Temperature) | Max. + 55 °C |
| อุณหภูมิของไหล (Medium Temperature) | -10°C ถึง +60°C |
| การเชื่อมต่อ (Port Connection) |
แบบเกลียว G 1⁄8 (Threaded), แบบเสียบสาย SL 6/4 (Tube) หรือแบบฐานรอง (Sub-base)
|
| แรงดันไฟฟ้าใช้งาน (Operating Voltage) |
24V DC, 24V AC, 110V AC, 230V AC
|
| อัตราการไหล (Flow Rate , QNn value air) | 200 l/min |
| วัสดุตัวเรือน (Body Material) |
Polyamide (พลาสติกวิศวกรรมคุณภาพสูง)
|
| วัสดุซีล (Seal Material) | NBR |
| วัสดุคอยล์ (Coil Material) |
Polyamide, epoxy
|
| การติดตั้ง (Installation) |
ควรให้แอคชูเอเตอร์ตั้งตรง
|
| การใช้พลังงาน (Power Consumption) |
V DC variant: 2 W
V AC variant: 11 VA (inrush), 6 VA (hold) |
มาตรฐานและการรับรอง
Approvals and Conformities
สำหรับวาล์ว Burkert Type 5420 ข้อมูลด้านมาตรฐานและการรับรอง (Approvals and Conformities) มีรายละเอียดที่สำคัญสำหรับการนำไปใช้ในโรงงานอุตสาหกรรม ดังนี้
| CE Conformity |
สินค้าเป็นไปตามข้อกำหนดของสหภาพยุโรป (EU Directives) ตามมาตรฐานความปลอดภัยสากล
|
| ATEX / IECEx |
(Optional) รองรับการใช้งานในพื้นที่อันตราย (Hazardous Areas) สำหรับ Zone 1/21 และ Zone 2/22 (ต้องระบุรุ่นพิเศษ)
|
| UL / UR |
(Optional) ได้รับการรับรองมาตรฐานความปลอดภัยสำหรับตลาดสหรัฐอเมริกาและแคนาดา (UL Recognized / UL Listed)
|
| FM (Factory Mutual) |
(Optional) มาตรฐานสำหรับการป้องกันการระเบิด (Explosion Protection) สำหรับคอยล์บางรุ่น
|
| IP65 |
มาตรฐานการป้องกันฝุ่นและน้ำ (เมื่อติดตั้งร่วมกับปลั๊กสายเคเบิล Type 2508 หรือ 2518)
|
| ISO 8573-1:2010 |
คุณภาพอากาศอัดที่แนะนำคือ Class 7.4.4 เพื่อประสิทธิภาพสูงสุดในการทำงาน
|
รูปแบบการติดตั้ง
วาล์วรุ่นนี้มีความยืดหยุ่นสูงในการติดตั้ง
-
Individual Mounting: ติดตั้งใช้งานเดี่ยวๆ สำหรับเครื่องจักรเฉพาะจุด
-
Manifold Mounting: สามารถติดตั้งบนแมนิโฟลด์แบบ 2 ช่องทาง (Two Channel Manifolds) โดยใช้แหล่งจ่ายลมเข้า (Pressure Supply) ร่วมกัน ช่วยให้ระบบดูเป็นระเบียบและลดจำนวนข้อต่อ
การใช้งาน
Applications
เหมาะสำหรับอุตสาหกรรมที่เน้นความคุ้มค่าและประสิทธิภาพ เช่น:
-
ระบบอัตโนมัติในโรงงาน (Factory Automation): ควบคุมแขนกลหรือเครื่องคัดแยก
-
อุตสาหกรรมบรรจุภัณฑ์ (Packaging): การควบคุมจังหวะการซีลหรือการเคลื่อนย้ายสินค้า
-
การควบคุมวาล์วอุตสาหกรรม: ใช้เป็นตัวควบคุม (Pilot valve) ให้กับวาล์วหัวขับลมขนาดใหญ่
อ้างอิง : Burkert Thailand
