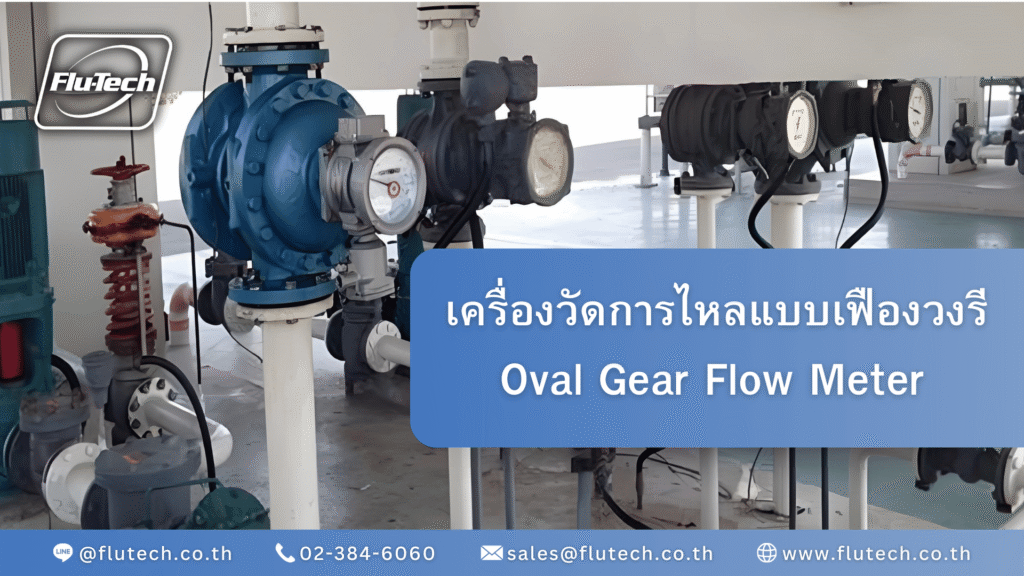

เครื่องวัดการไหลแบบเฟืองวงรี (Oval Gear Flow Meter)

เครื่องวัดการไหลแบบเฟืองวงรี (Oval Gear Flow Meter)

ทำความรู้จัก Oval Gear Flow Meter: เครื่องวัดการไหลแบบเฟืองวงรี แม่นยำสูงสำหรับของเหลวหนืด

ในอุตสาหกรรมที่ต้องจัดการกับของเหลวที่มีมูลค่าสูงหรือมีความหนืดเป็นพิเศษ ความแม่นยำในการวัดปริมาตรถือเป็นหัวใจสำคัญ เครื่องวัดการไหลแบบเฟืองวงรี (Oval Gear Flow Meter) คือคำตอบที่วิศวกรไว้วางใจมาอย่างยาวนาน

Oval Gear Flow Meter คืออะไร?

เครื่องวัดการไหลแบบเฟืองวงรี จัดอยู่ในกลุ่ม Positive Displacement (PD) Flow Meter ซึ่งใช้หลักการกักเก็บของเหลวเป็นปริมาตรที่แน่นอนในแต่ละรอบของการหมุน ทำให้มีความแม่นยำสูงมากโดยเฉพาะกับของเหลวที่มีความหนืดสูง

หลักการทำงาน (Working Principle)

กลไกภายในประกอบด้วยเฟืองรูปวงรี 2 ตัวที่ขบกันพอดี เมื่อมีของเหลวไหลผ่าน แรงดันของไหลจะผลักให้เฟืองทั้งสองหมุนไปรอบแกน โดยมีลำดับขั้นตอนดังนี้ [2]:

  1. การกักเก็บ (Entrapment): ของเหลวจะถูกกักไว้ในช่องว่างระหว่างเฟืองกับผนังห้องตวง (Measuring Chamber)

  2. การเคลื่อนที่ (Displacement): ทุกๆ รอบการหมุนของเฟืองวงรี จะหมายถึงปริมาตรของเหลวที่ผ่านไปในจำนวนที่คงที่และแน่นอน

  3. การประมวลผล (Signal Output): เซนเซอร์ตรวจจับการหมุน (เช่น Reed Switch หรือ Hall Effect Sensor) จะส่งสัญญาณพัลส์ (Pulse) ไปยังหน้าจอแสดงผลเพื่อคำนวณเป็นอัตราการไหล

จุดเด่นที่ทำให้ Oval Gear โดดเด่นกว่าใคร

  • ความแม่นยำสูง (High Accuracy): โดยทั่วไปจะมีค่าความคลาดเคลื่อนต่ำเพียง ±0.2% ถึง ±0.5% ของค่าที่วัดได้จริง

  • ประสิทธิภาพแปรผันตามความหนืด: ต่างจากเครื่องวัดชนิดอื่น ยิ่งของเหลวมีความหนืด (Viscosity) สูงขึ้น การรั่วไหลภายใน (Slippage) จะยิ่งลดลง ส่งผลให้ความแม่นยำสูงขึ้น

  • ความสะดวกในการติดตั้ง: ไม่จำเป็นต้องมีระยะท่อตรง (Straight Pipe Run) ทั้งด้านหน้าและด้านหลังเครื่องวัด ทำให้ประหยัดพื้นที่ติดตั้งได้มาก

การประยุกต์ใช้งานและข้อควรระวัง

การใช้งาน (Applications):

  • กลุ่มปิโตรเลียม: วัดปริมาณน้ำมันเชื้อเพลิง น้ำมันหล่อลื่น

  • กลุ่มอาหารและยา: วัดปริมาณน้ำเชื่อม, กลีเซอรีน หรือสารละลายที่มีความข้นหนืดสูง

  • กลุ่มเคมี: การตวงสารเคมีในกระบวนการผลิตที่ต้องการความแม่นยำสูง

ข้อควรระวัง (Limitations):

  • ความสะอาด: ของเหลวต้องไม่มีสารแขวนลอยหรือเศษตะกอน (Solid particles) เพราะอาจทำให้เฟืองติดขัดเสียหายได้ จึงจำเป็นต้องติดตั้ง Strainer (ตัวกรอง) ไว้ด้านหน้าเสมอ

  • แรงดันตกคร่อม (Pressure Drop): เนื่องจากต้องใช้พลังงานจากของไหลในการหมุนเฟือง อาจเกิดการสูญเสียแรงดันในระบบมากกว่าเครื่องวัดแบบ Ultrasonic หรือ Electromagnetic

อุปกรณ์เครื่องวัดการไหลแบบเฟืองวงรี

อ้างอิง : Understanding Positive Displacement (PD) Flow Meters, Benefits of Oval Gear Meters for Viscous Liquids, Flow Measurement Engineering: Positive Displacement Meters, Practical Guide to Installing Oval Gear Flow Meters, Burkert Thailand, Burkert
