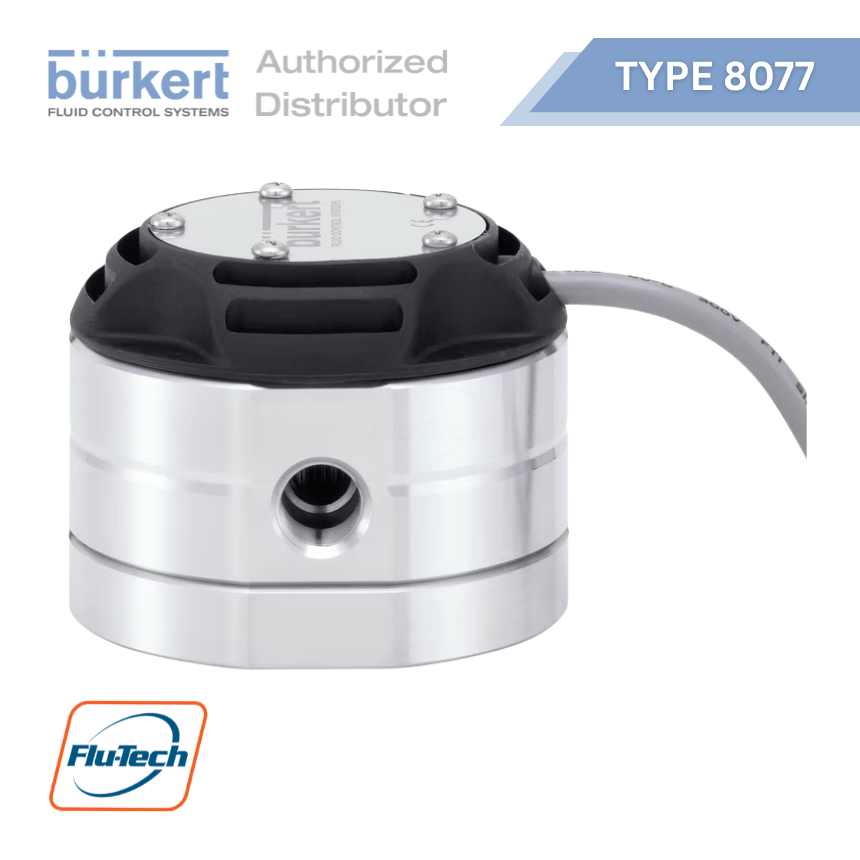

Burkert Type 8077 – เซนเซอร์วัดปริมาณการไหลแบบฟันเฟืองวงรี (Oval Gear Flow Sensor) สำหรับอัตราการไหลต่ำ

Burkert Type 8077 คือโซลูชันระดับพรีเมียมที่ออกแบบมาเพื่อการวัดอัตราการไหลของของเหลวที่มีความหนืดสูงได้อย่างแม่นยำแม้ในอัตราการไหลที่ต่ำมาก ด้วยเทคโนโลยี Oval Gear (ฟันเฟืองวงรี) ที่เป็นเอกลักษณ์ ทำให้เซนเซอร์รุ่นนี้มีความทนทานและให้ค่าการวัดที่เชื่อถือได้สูงสุดในงานอุตสาหกรรม

จุดเด่นของสินค้า (Key Features)

• High Precision: ออกแบบมาเพื่อวัดของเหลวที่มีความหนืด (Viscous fluids) เช่น น้ำมัน จาระบี หรือสารเคมี ได้อย่างแม่นยำ
• Low Flow Capability: รองรับการวัดในระบบที่ต้องการความละเอียดสูงแม้การไหลจะน้อยมาก
• Robust Design: โครงสร้างทำจากวัสดุคุณภาพสูง ทนทานต่อการกัดกร่อนและแรงดัน
• Easy Integration: สามารถเชื่อมต่อกับชุดแสดงผลหรือระบบ PLC ได้ง่ายผ่านสัญญาณ Pulse หรือ Standard Signal
• Minimal Pressure Drop: การออกแบบฟันเฟืองวงรีช่วยลดการสูญเสียแรงดันในระบบ

Data Sheet User Manual

รายละเอียดทางเทคนิค (Technical Specifications)

หมวดหมู่ (Category)	พารามิเตอร์ (Parameter)	รายละเอียด (Specifications)
ข้อมูลการวัด (Measurement)	หลักการวัด (Measuring principle)	Oval gear (ฟันเฟืองวงรี)
	ช่วงการวัด (Measuring range)	0.5…500 l/h (0.13…132 gph)
	ค่าความผิดพลาด (Deviation)	Standard K factor: ±1% Specific K factor: ±0.5% ของค่าที่วัดได้
	การทำซ้ำ (Repeatability)	≤ ±0.03% ของค่าที่วัดได้
วัสดุ (Material)	ส่วนที่สัมผัสของเหลว (Wetted parts)	Stainless steel 316L (1.4401)
	ตัวเรือนเซนเซอร์ (Sensor body)	Aluminium หรือ Stainless steel 316L
	ซีล (Seal)	FEP / PTFE
	ส่วนที่ไม่สัมผัสของเหลว (Non-wetted)	Housing: PP (20% glass fiber), Screw: SS 304
ข้อมูลของเหลว (Medium)	ความหนืด (Dynamic viscosity)	สูงสุด 1 Pa.s (สูงกว่านี้สอบถามเพิ่มเติม)
	แรงดันใช้งาน (Fluid pressure)	สูงสุด 55 bar (798 PSI)
	อุณหภูมิตัวกลาง (Fluid temp)	Aluminium: -20…+80 °C Stainless Steel: -20…+120 °C
	ขนาดสิ่งเจือปน (Particle size)	สูงสุด 75 µm (แนะนำให้ติดกรอง 200 mesh)
ระบบไฟฟ้า (Electrical)	แรงดันไฟฟ้า (Operating voltage)	4.5…24 V DC
	สัญญาณขาออก (Output)	Hall effect: Transistor (NPN), max. 25 mA Reed contact: Switching 30 V DC, max. 0.5 A
	การเชื่อมต่อไฟฟ้า (Connection)	สายเคเบิล 5-wire ยาว 1 เมตร
กายภาพ (Physical)	การเชื่อมต่อท่อ (Pipe connection)	เกลียว ⅛”, ¼” (G หรือ NPT)
	อุณหภูมิโดยรอบ (Ambient temp)	-15…+60 °C
	ระดับการป้องกัน (Protection)	IP67, IP66 (IEC/EN 60529), NEMA 6
ความเข้ากันได้	อุปกรณ์เชื่อมต่อ (Compatibility)	Type 8025, Type 8611, Type 8619

การประยุกต์ใช้งาน (Applications)

Burkert Type 8077 เหมาะสำหรับอุตสาหกรรมที่ต้องการการควบคุมปริมาณของเหลวที่เข้มงวด เช่น:

1. การเติมสารเคมี (Chemical Dosing): วัดปริมาณสารเติมแต่งในกระบวนการผลิต
2. ระบบหล่อลื่น (Lubrication Systems): ตรวจสอบการจ่ายน้ำมันหล่อลื่นในเครื่องจักร
3. อุตสาหกรรมอาหารและยา: การวัดส่วนผสมที่มีความหนืดสูง
4. การทดสอบประสิทธิภาพเชื้อเพลิง: ใช้ในห้องแล็บหรือการทดสอบเครื่องยนต์

ทำไมต้องเลือก Burkert Type 8077?

หากคุณกำลังมองหา Flow Sensor สำหรับของหนืด ที่ให้ความเสถียรและไม่ต้องบำรุงรักษาบ่อย Type 8077 คือคำตอบ ด้วยมาตรฐานวิศวกรรมจากเยอรมัน ทำให้มั่นใจได้ว่าทุกหยดของของเหลวจะถูกวัดอย่างแม่นยำ ลดการสูญเสียดิบและเพิ่มประสิทธิภาพในการผลิต

คำแนะนำจากผู้เชี่ยวชาญ: สำหรับการใช้งานกับของเหลวที่มีความหนืดเปลี่ยนแปลงตามอุณหภูมิ เทคโนโลยี Oval Gear ของ Bürkert จะให้ค่าที่แม่นยำกว่าเซนเซอร์แบบใบพัด (Paddle wheel) ทั่วไปอย่างมาก

สามารถใช้ร่วมกับ (Can be combined with)

• Burkert - Type 8025 Insertion Flowmeter or Batch Controller with Paddle Wheel and Flow Transmitter or Remote Batch Controller
• Burkert - Type 8619 multiCELL Multi Channel and Multi Function Transmitter / Controller
• Burkert - Universal Process Controller Type 8611
• Burkert - Type 8802 - Continuous control Valve Systems Overview (Type ELEMENT)
