Inline Flow Meter คืออะไร หลักการทำงานและการใช้งานเบื้องต้น

Inline Flow Meter (อินไลน์โฟลว์มิเตอร์) คือ อุปกรณ์ที่ใช้สำหรับวัดอัตราการไหลของของไหล (ของเหลวหรือก๊าซ) ซึ่งติดตั้งอยู่ ภายในท่อโดยตรง ทำให้ของไหลต้องไหลผ่านตัวเครื่องวัดโดยตรงเพื่อให้สามารถตรวจวัดค่าได้อย่างแม่นยำ

การวัดอัตราการไหลมีความสำคัญอย่างยิ่งในโรงงานแปรรูปที่ใช้ของเหลวหรือก๊าซในลักษณะที่ต้องแม่นยำและตรงเวลา การวัดอัตราการไหลช่วยให้คุณทำงานได้อย่างมีประสิทธิภาพด้วยอัตราผลผลิตที่เหมาะสมที่สุด ขณะเดียวกันก็เป็นไปตามข้อกำหนดด้านกฎระเบียบและความปลอดภัยด้วย การวัดอัตราการไหลที่ผู้ผลิตมีจำหน่ายนั้นค่อนข้างหยาบ แต่ด้วยความก้าวหน้าของเทคโนโลยีการวัดในช่วงไม่กี่ปีที่ผ่านมา ซึ่งส่วนหนึ่งต้องขอบคุณระบบอิเล็กทรอนิกส์ขั้นสูง การสื่อสารแบบไร้สาย และข้อมูลขนาดใหญ่ที่ให้ข้อมูลเชิงลึกเกี่ยวกับประสิทธิภาพแบบเรียลไทม์ ทำให้การวัดอัตราการไหลเหล่านี้มีให้ใช้กันอย่างแพร่หลายและราคาไม่แพง ในบล็อกนี้ เราจะมาดูเทคนิคการวัดอัตราการไหลบางประเภทที่มีจำหน่ายและการประยุกต์ใช้ที่เป็นไปได้

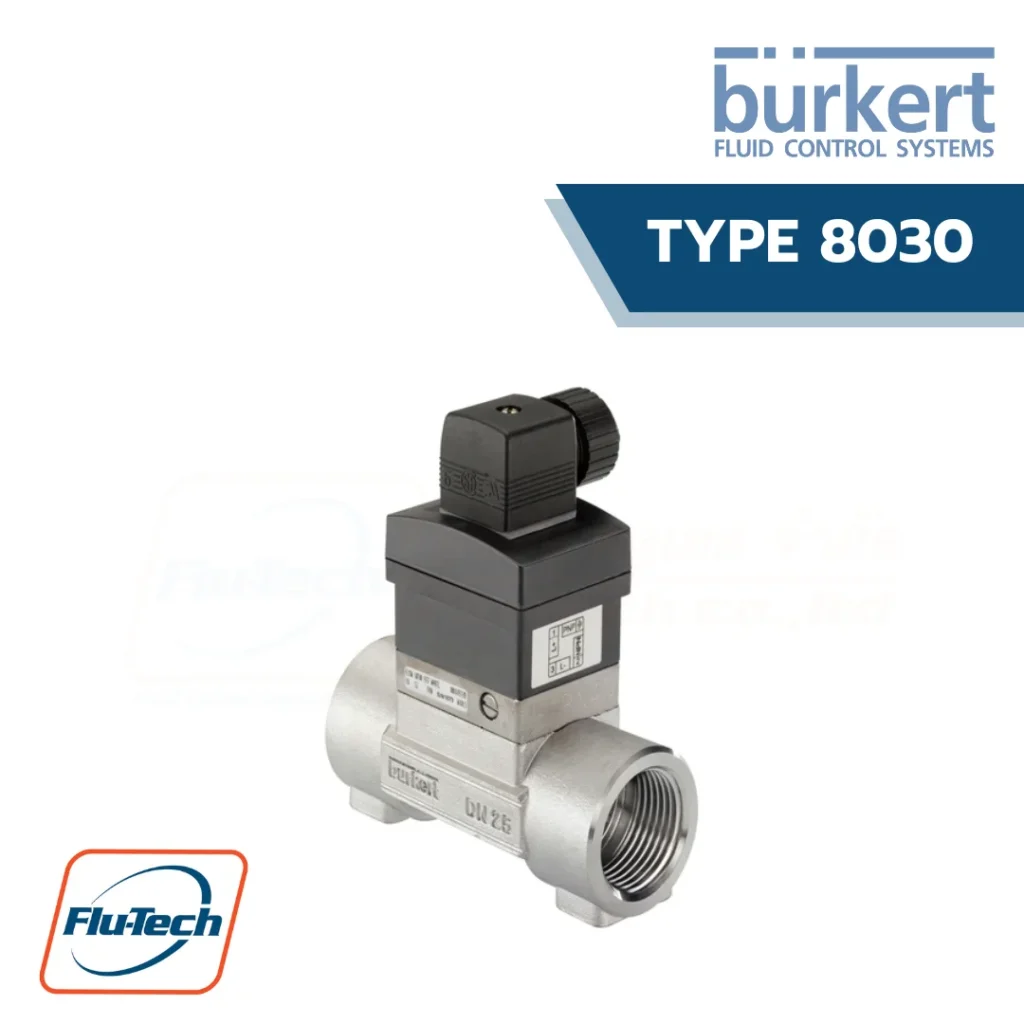

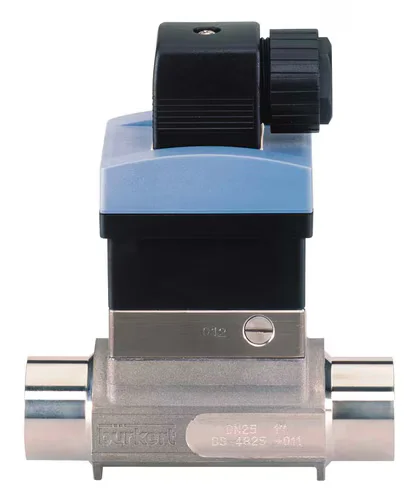

เครื่องวัดอัตราการไหลรุ่น 8030/8030-HT พร้อมใบพัดหมุน ออกแบบมาเป็นพิเศษสำหรับของเหลวที่เป็นกลางหรือมีฤทธิ์กัดกร่อนเล็กน้อยและไม่มีอนุภาค อุปกรณ์ประกอบด้วยเซ็นเซอร์แบบอินไลน์ขนาดกะทัดรัด (รุ่น S030/S030-HT) และเครื่องส่งสัญญาณ (รุ่น SE30/SE30-HT) การติดตั้งทำได้ง่ายด้วยระบบยึด/จับแบบบาโยเน็ต เทคโนโลยี “Inline Quarter-Turn” ของ Burkert ช่วยให้มั่นใจในความปลอดภัยและการใช้งานที่ปราศจากการรั่วไหล ระบบเซ็นเซอร์เฉพาะของ Burkert รองรับการติดตั้งในท่อขนาด DN 06 ถึง DN 65 ได้อย่างสะดวก อุปกรณ์นี้สร้างสัญญาณความถี่พัลส์ที่สัดส่วนกับความเร็วการไหล ซึ่งสามารถนำไปประมวลผลโดยเครื่องส่งสัญญาณหรือตัวควบคุมได้อย่างมีประสิทธิภาพ

มาตรวัดอัตราการไหลแบบอินไลน์เปรียบเสมือนเครื่องมือเอนกประสงค์ในโลกอุตสาหกรรมที่ทำหน้าที่ต่างๆ กันในแต่ละสถานการณ์ ต่อไปนี้คือตัวอย่างบางส่วนของสถานการณ์เหล่านี้ในอุตสาหกรรมต่างๆ:

ความแม่นยำมีความสำคัญอย่างยิ่งในการบำบัดและจ่ายน้ำ เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าเป็นเครื่องวัดที่ยอดเยี่ยมในเรื่องนี้ โดยจะวัดการไหลของของเหลวที่มีสภาพเป็นสื่อไฟฟ้า เช่น น้ำ เพื่อให้แน่ใจว่าทุกอย่างจะดำเนินไปอย่างราบรื่น ตัวอย่างที่เกิดขึ้นจริงพบได้ในโรงบำบัดน้ำแห่งหนึ่งในออนแทรีโอ ซึ่งเครื่องวัดเหล่านี้ตรวจสอบและควบคุมการไหลของน้ำในขั้นตอนต่างๆ ของการบำบัดได้อย่างแม่นยำ

ความปลอดภัย ความทนทาน และความแม่นยำเป็นสิ่งสำคัญในอุตสาหกรรมนี้ มาตรวัดอัตราการไหลของกังหันน้ำซึ่งขึ้นชื่อในเรื่องความแม่นยำและความน่าเชื่อถือสูง มักใช้ในการถ่ายโอนเชื้อเพลิงและสารหล่อลื่น ตัวอย่างเช่น ท่อส่งน้ำมันอะแลสกา ซึ่งใช้มาตรวัดอัตราการไหลของน้ำมันดิบอย่างแม่นยำที่สุด

ในอุตสาหกรรมที่สุขอนามัยเป็นสิ่งสำคัญที่สุดและความหนืดของของเหลวมีความหลากหลายมาก เครื่องวัดอัตราการไหลแบบปริมาตรคงที่จึงเป็นตัวเลือกที่ดีที่สุด เครื่องวัดนี้สามารถวัดได้ตั้งแต่ของเหลวสีขุ่นไปจนถึงของเหลวสีข้น ตัวอย่างคลาสสิกคือโรงเบียร์ในแคลิฟอร์เนียที่ใช้เครื่องวัดอัตราการไหลเหล่านี้เพื่อวัดการไหลของเครื่องดื่มต่างๆ ในระหว่างกระบวนการผลิตเบียร์

ในสภาพแวดล้อมที่ต้องจัดการกับของเหลวที่กัดกร่อนหรือเป็นอันตราย คุณจะต้องมีเครื่องมือที่มีประสิทธิภาพและเชื่อถือได้ มาตรวัดอัตราการไหลของมวลสามารถรับมือกับความท้าทายนี้ได้โดยให้การวัดที่แม่นยำโดยไม่คำนึงถึงคุณสมบัติของของเหลว ตัวอย่างเช่น โรงงานเคมีแห่งหนึ่งในเท็กซัสใช้มาตรวัดอัตราการไหลของ Coriolis เพื่อวัดสารเคมีต่างๆ ด้วยความแม่นยำสูง

ในโลกที่มีไอน้ำแรงดันสูงและของเหลวร้อน เครื่องวัดอัตราการไหลแบบกระแสน้ำวนยังคงได้รับความนิยม เนื่องจากใช้ในการวัดการไหลของไอน้ำในโรงไฟฟ้า ซึ่งมีบทบาทสำคัญในการผลิตไฟฟ้าอย่างมีประสิทธิภาพ กรณีศึกษาจากโรงไฟฟ้าแห่งหนึ่งในอินเดียแสดงให้เห็นถึงความสำคัญของเครื่องวัดอัตราการไหลเหล่านี้ในการรักษาการดำเนินงานอย่างมีประสิทธิภาพ

1. ประเภทของของไหล: เป็นของเหลวหรือก๊าซ? เป็นของเหลวที่สะอาด หรือมีอนุภาคหรือฟองอากาศหรือไม่? เป็นสื่อกระแสไฟฟ้าหรือไม่? เครื่องวัดต่างๆ ทำงานได้ดีกับของไหลประเภทต่างๆ กัน ตัวอย่างเช่น เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าทำงานได้ดีกับของไหลที่มีสื่อกระแสไฟฟ้า เช่น น้ำ ในขณะที่เครื่องวัดอัตราการไหลแบบปริมาตรบวกสามารถจัดการกับของไหลที่มีความหนืด เช่น น้ำมันหรือน้ำเชื่อมได้อย่างง่ายดาย
2. อัตราการไหล: คุณจำเป็นต้องวัดอัตราการไหลต่ำ สูง หรืออยู่ระหว่างนั้นหรือไม่ เครื่องวัดอัตราการไหลแบบเทอร์ไบน์และอัลตราโซนิกทำงานได้ดีกับอัตราการไหลที่สูงกว่า ในขณะที่เครื่องวัดการเคลื่อนที่เชิงบวกเหมาะสำหรับอัตราการไหลต่ำ
3. ข้อกำหนดความแม่นยำ: การวัดของคุณต้องแม่นยำแค่ไหน หากคุณต้องการการอ่านค่าที่แม่นยำสูง เครื่องวัดอัตราการไหลของมวลหรือเครื่องวัดอัตราการไหลของอัลตราโซนิกอาจเป็นตัวเลือกที่ดีที่สุด
4. ข้อกำหนดในการติดตั้ง: คุณมีพื้นที่เพียงพอสำหรับมิเตอร์แบบอินไลน์หรือไม่ หรือมิเตอร์แบบสอดจะดีกว่าหรือไม่ สามารถปิดท่อเพื่อติดตั้งได้หรือไม่ หรือคุณต้องติดตั้งแบบก๊อกน้ำร้อน คำตอบของคำถามเหล่านี้อาจส่งผลต่อการเลือกของคุณได้อย่างมาก
5. สภาพแวดล้อม: มิเตอร์สัมผัสกับอุณหภูมิที่รุนแรง ของเหลวที่กัดกร่อน หรือแรงดันสูงหรือไม่ เลือกมิเตอร์ที่สามารถทนต่อสภาพแวดล้อมเฉพาะของคุณ เพื่อให้มั่นใจถึงอายุการใช้งานที่ยาวนานและการทำงานที่เชื่อถือได้
6. งบประมาณ: สุดท้ายแต่ไม่ท้ายสุด ให้พิจารณาถึงต้นทุน มิเตอร์บางตัวอาจมีต้นทุนเริ่มต้นที่สูงกว่าแต่มีต้นทุนการดำเนินงานที่ต่ำกว่า หรือในทางกลับกัน ให้พิจารณาต้นทุนโดยรวม รวมถึงการติดตั้ง การบำรุงรักษา และอายุการใช้งาน
