เครื่องมือวัดการไหลแบบสนามแม่เหล็ก หรือ Electromagnetic Flowmeter (EMF) คือ มิเตอร์วัดการไหลแบบปริมาตร (Volumetric Flow Meters) ที่ใช้หลักการการเหนี่ยวนำแม่เหล็กไฟฟ้า (Electromagnetic Induction) ในการวัดความเร็วของของเหลว (Liquid Velocity) วิธีการวัดนี้มีความแม่นยำสูงในการวัดของเหลวที่มีน้ำเป็นองค์ประกอบหลักในขณะที่ไหลผ่านท่อ
Electromagnetic flow meters มีการออกแบบที่ปราศจากสิ่งกีดขวาง ซึ่งขจัดอุปสรรคในการไหล และทำงานโดยมีอิเล็กโทรดฝังอยู่ที่ด้านตรงข้ามของท่อ Flow Tube หรือตัวเซ็นเซอร์เพื่อรับสัญญาณ มิเตอร์แม็ก หรือ Mag Meter สามารถทำงานได้ดีมากในการใช้งานในเขตเทศบาลและกระบวนการแปรรูปต่างๆ และกลายเป็นมิเตอร์ตัวเลือกสำหรับการวัดของเหลวที่เป็นตัวนำไฟฟ้า เช่น น้ำ (Conductive Water) หรือ สารละลาย (Slurry) ต่างๆ
วิธีการวัดนี้มีความแม่นยำสูงในการวัดของเหลวที่มีน้ำเป็นส่วนประกอบหลักขณะไหลผ่านท่อ แถมเครื่องวัดอัตราการไหลแบบแม่เหล็กยังไม่มีชิ้นส่วนที่เคลื่อนที่ได้ ดังนั้นจึงไม่จำเป็นต้องบำรุงรักษาหรือเปลี่ยนชิ้นส่วนบ่อยนัก Accuracy ในช่วงอัตราการไหลที่กว้างสามารถแม่นยำได้ถึง ± 0.5% ของอัตราการไหล
เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าทำงานอย่างไร?
How Does a Electromagnetic Flow Meter Work?
เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าใช้อิเล็กโทรดสร้างสนามแม่เหล็กที่ของเหลวไหลผ่าน อิเล็กโทรดเหล่านั้นจะอ่านค่าแรงดันไฟฟ้าของน้ำขณะที่ไหลผ่านสนามแม่เหล็ก แม็กมิเตอร์ทำงานภายใต้หลักการของกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์เพื่อวัดความเร็วของของเหลว
กฎของฟาราเดย์ หรือ Faraday’s Law กล่าวว่า การไหลของกระแสไฟฟ้าที่สามารถสร้างสนามแม่เหล็กขึ้นมาได้ ในทางกลับกันเมื่อสนามแม่เหล็กมีการเปลี่ยนแปลงก็สามารถสร้างกระแสไฟฟ้าได้เช่นเดียวกัน โดยจากการทดลองพบว่า เมื่อเคลื่อนแท่งแม่เหล็กเข้าหรือออกจากขดลวด จะทำให้เกิดกระแสไฟฟ้าในขดลวด เรียกว่า กระแสไฟฟ้าเหนี่ยวนำ (Induced Current) ซึ่งทิศทางของกระแสไฟฟ้าที่เกิดจะมีทิศตรงข้ามกันเมื่อเคลื่อนแม่เหล็กเข้าหรือออก หรือสลับขั้วแม่แท่งแม่เหล็ก
ข้อดีของการใช้เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า
Advantages of Using Electromagnetic Flow Meters
เครื่องวัดการไหลแบบแม่เหล็กไฟฟ้า อย่าง Magmeters โดดเด่นในสถานการณ์ที่ต้องการวิธีการวัดแบบนำไฟฟ้า (Conductive Measurement Methods) คุณลักษณะนี้ทําให้ Electromagnetic Flowmeter สามารถใช้งานร่วมกับของเหลวที่สกปรก (Dirty) มีฤทธิ์กัดกร่อน (Corrosive / Abrasive) หรือในไลน์ผลิตที่ต้องลดการสูญเสียแรงดัน (Pressure Drop) ทั้งมิเตอร์
ด้วยการใช้เทคนิคการวัดแบบไม่ใช้กลไก เครื่องวัดการไหลแบบแม่เหล็กไฟฟ้า จึงสามารถรับประกันความแม่นยำในการวัดและอายุการใช้งานที่ยาวนานได้
การที่เซ็นเซอร์ไม่มีชิ้นส่วนที่เคลื่อนไหวได้ ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม และยา หรืออุตสาหกรรมที่ต้องการรักษาสุขอนามัยและความสะอาดเป็นสิ่งสำคัญ
ไม่ต้องบำรุงรักษาบ่อย (Minimal Maintenance)
ไม่มีชิ้นส่วนที่เคลื่อนไหวหรือสิ่งกีดขวางการไหล (Flow Obstructions) ซึ่งช่วยลดการบำรุงรักษาและแรงดันตก (Pressure Drop)
ความแม่นยำสูง (Impressive Accuracy)
เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้ามีความแม่นยำสูงเมื่อเปรียบเทียบกับเซ็นเซอร์วัดการไหลอื่นๆ เช่น เครื่องวัดอัตราการไหลแบบอัลตราโซนิก (Ultrasonic Flowmeters) และมีความสามารถในการทำซ้ำสูง แถมยังไม่ได้รับผลกระทบจากความหนาแน่นของของไหล (Fluid Density) ความหนืด (Viscosity) อุณหภูมิ (Temperature) และการเปลี่ยนแปลงความดัน (Pressure Changes)
ค่า Turndown Ratio กว้าง (Wide Turndown Range)
มีอัตราส่วนระหว่างอัตราการไหลสูงสุดและต่ำสุดที่เครื่องวัดได้ หรือ Turndown Ratio กว้าง สูงสุดถึง 400:1 จึงทําให้สามารถใช้งานได้ในหลากหลาย Applications
สามารถในการใช้งานกับของเหลวหลากหลายประเภท (Broad Fluid Compatibility)
เครื่องวัดการไหลแบบแม่เหล็กสามารถวัดของเหลวนำไฟฟ้าได้เกือบทุกชนิด รวมถึงของเหลวที่มีฤทธิ์กัดกร่อน หรือหนืด โดยไม่ต้องกังวลเรื่องการอุดตันหรือความเสียหายต่อมิเตอร์
การใช้งานของเครื่องวัดอัตราการไหลแบบแม่เหล็ก
Electro-Magnetic Flowmeter Applications

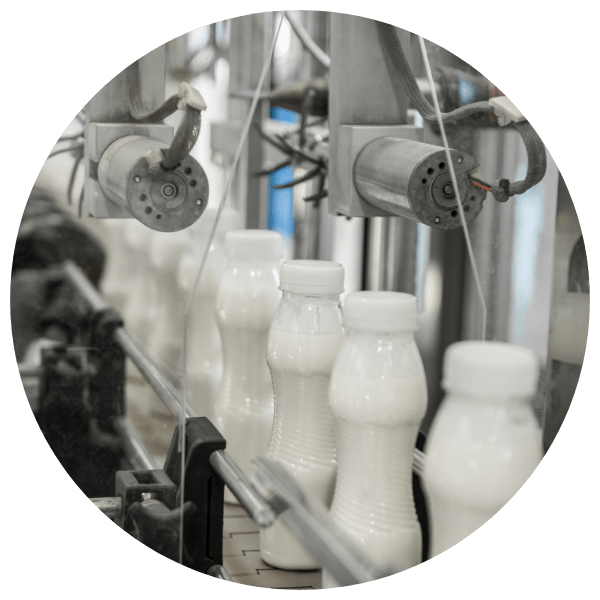

อุตสาหกรรมอาหารและเครื่องดื่ม (Food and Beverage Industry)
- การผลิตเครื่องดื่ม (Beverage Production): ในอุตสาหกรรมเครื่องดื่ม เครื่องวัดอัตราการไหลแบบแม่เหล็กใช้ในการวัดการไหลของของเหลวต่างๆ รวมถึงน้ำ น้ำผลไม้ และส่วนผสมอื่นๆ เพื่อให้มั่นใจในการผสมที่แม่นยำและสม่ำเสมอในคุณภาพของผลิตภัณฑ์
- การแปรรูปผลิตภัณฑ์นม (Dairy Processing): แมกมิเตอร์มีบทบาทสำคัญในโรงงานแปรรูปนม โดยจะตรวจวัดการไหลของนมและผลิตภัณฑ์นมอื่นๆ รักษาสุขอนามัยและความแม่นยำในการผลิต

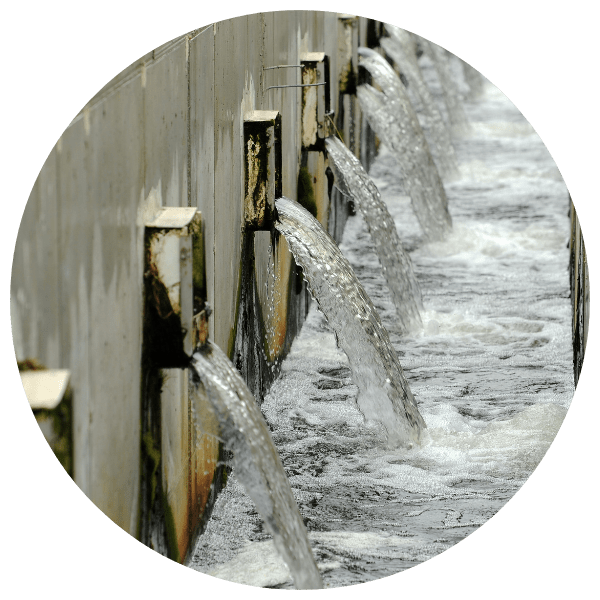

การบำบัดและจัดการน้ำและน้ำเสีย (Water and Wastewater Management)
- การบำบัดน้ำประปา (Municipal Water Treatment): ในโรงบำบัดน้ำประปาของเทศบาล เครื่องวัดอัตราการไหลแบบแม่เหล็กมีความสำคัญอย่างยิ่งในการวัดอัตราการไหลของน้ำผ่านกระบวนการบำบัด เพื่อให้มั่นใจได้ว่าการจ่ายสารเคมีมีความแม่นยำและการทำงานมีประสิทธิภาพ
- โรงบำบัดน้ำเสีย (Wastewater Treatment Plants): มีการใช้แม็กมิเตอร์อย่างกว้างขวางในการบำบัดน้ำเสียเพื่อติดตามและควบคุมการไหลของน้ำทิ้ง ความถูกต้องแม่นยำเป็นสิ่งสำคัญสำหรับการจัดการกระบวนการบำบัดและรับรองการปฏิบัติตามกฎระเบียบ
อุตสาหกรรมเคมีและเภสัชกรรม (Chemical and Pharmaceutical Industries)
- การจ่ายสารเคมี (Chemical Dosing): เครื่องวัดอัตราการไหลแบบแม่เหล็กใช้ในการจ่ายสารเคมีที่แม่นยำในกระบวนการทางอุตสาหกรรมต่างๆ ช่วยให้มั่นใจได้ถึงส่วนผสมและปฏิกิริยาทางเคมีที่ถูกต้องในการผลิต
- การผลิตยา (Pharmaceutical Production): ในการผลิตยา แม็กมิเตอร์ถูกนำมาใช้ในการวัดการไหลของของเหลวต่างๆ โดยคงการควบคุมกระบวนการผลิตอย่างเข้มงวดเพื่อให้มั่นใจในคุณภาพและความปลอดภัยของผลิตภัณฑ์ยา

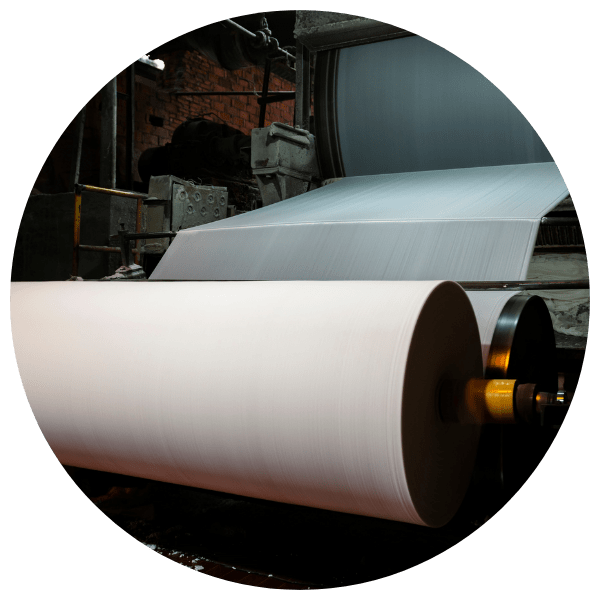

อุตสาหกรรมเยื่อและกระดาษ (Pulp and Paper Industry)
- กระบวนการผลิตเยื่อกระดาษ (Pulp Processing): ในกระบวนการผลิตเยื่อกระดาษ เครื่องวัดอัตราการไหลของแม่เหล็กใช้ในการวัดการไหลของส่วนผสมของเยื่อกระดาษและน้ำ ซึ่งมีความสำคัญอย่างยิ่งในการควบคุมความสม่ำเสมอและคุณภาพของกระดาษที่ผลิต
- การวัดสารเคมีเพิ่มเติม (Chemical Additives Measurement): แมกมิเตอร์ใช้ในการวัดการไหลของสารเคมีในกระบวนการผลิตกระดาษ เพื่อให้มั่นใจว่ามีองค์ประกอบที่เหมาะสมสำหรับกระดาษประเภทต่างๆ

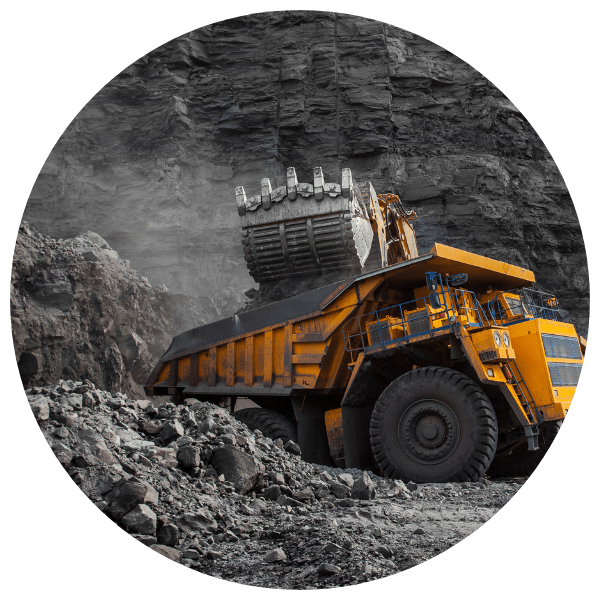

การทำเหมืองแร่และการแปรรูปแร่ (Mining and Mineral Processing)
- การวัดการไหลของสารละลายแร่ (Slurry Flow Measurement): ในการทำเหมืองแร่ เครื่องวัดการไหลแบบแม่เหล็กใช้ในการวัดการไหลของสารละลายแร่ เพื่อให้ได้ข้อมูลที่แม่นยำสำหรับการแปรรูปและการกลั่น
- การจัดการน้ำ (Water Management): ในการจัดการหรือควบคุมน้ำภายในกระบวนการทำเหมือง โฟลมิเตอร์จะวัดการไหลของน้ำที่ใช้ในกระบวนการต่างๆ และเพื่อการควบคุมสิ่งแวดล้อม
เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าของฟลูเทค

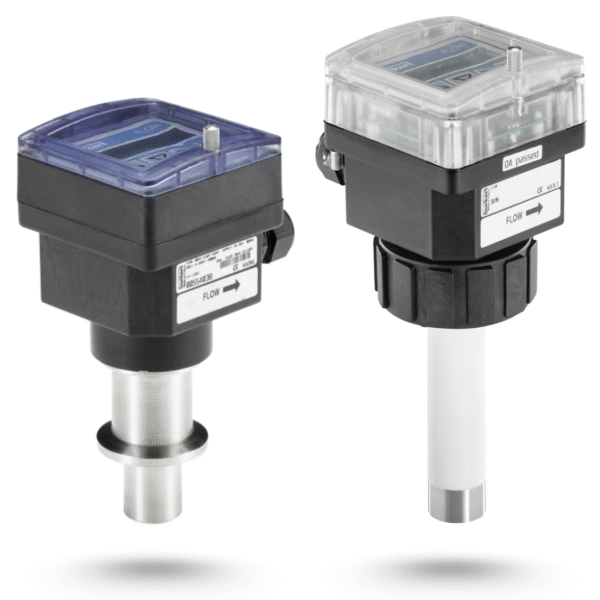

Our Electromagnetic Flowmeters
ฟลูเทคเป็นตัวแทนจำหน่ายที่ได้รับการแต่งตั้งอย่างเป็นทางการของ Burkert ในประเทศไทย และมีประสบการณ์มากกว่า 30 ปี หากคุณสนใจในผลิตภัณฑ์ของเรา โปรดดูสินค้าทางเว็บไซต์ของเราหรือติดต่อเราโดยตรง
อ้างอิง: Burkert, เบอร์เคิท (ประเทศไทย), Badger Meter, McCrometer, Inc., กฎของฟาราเดย์, True, SmartMeasurement (SMC)
