การวัดอัตราการไหลของของเหลวอย่างแม่นยำในกระบวนการอุตสาหกรรมเป็นสิ่งจำเป็นเพื่อรักษาประสิทธิผลและคุณภาพของสินค้า หนึ่งในนวัตกรรมที่น่าสนใจสำหรับการวัดการไหลโดยไม่ต้องรุกรานคือ เครื่องวัดอัตราการไหลแบบ Ultrasonic Clamp On จาก SmartMeasurement ความเข้าใจในหลักการของเครื่องวัดการไหลแบบ Clamped-on และการทำงานของมันเป็นสิ่งสำคัญมาก

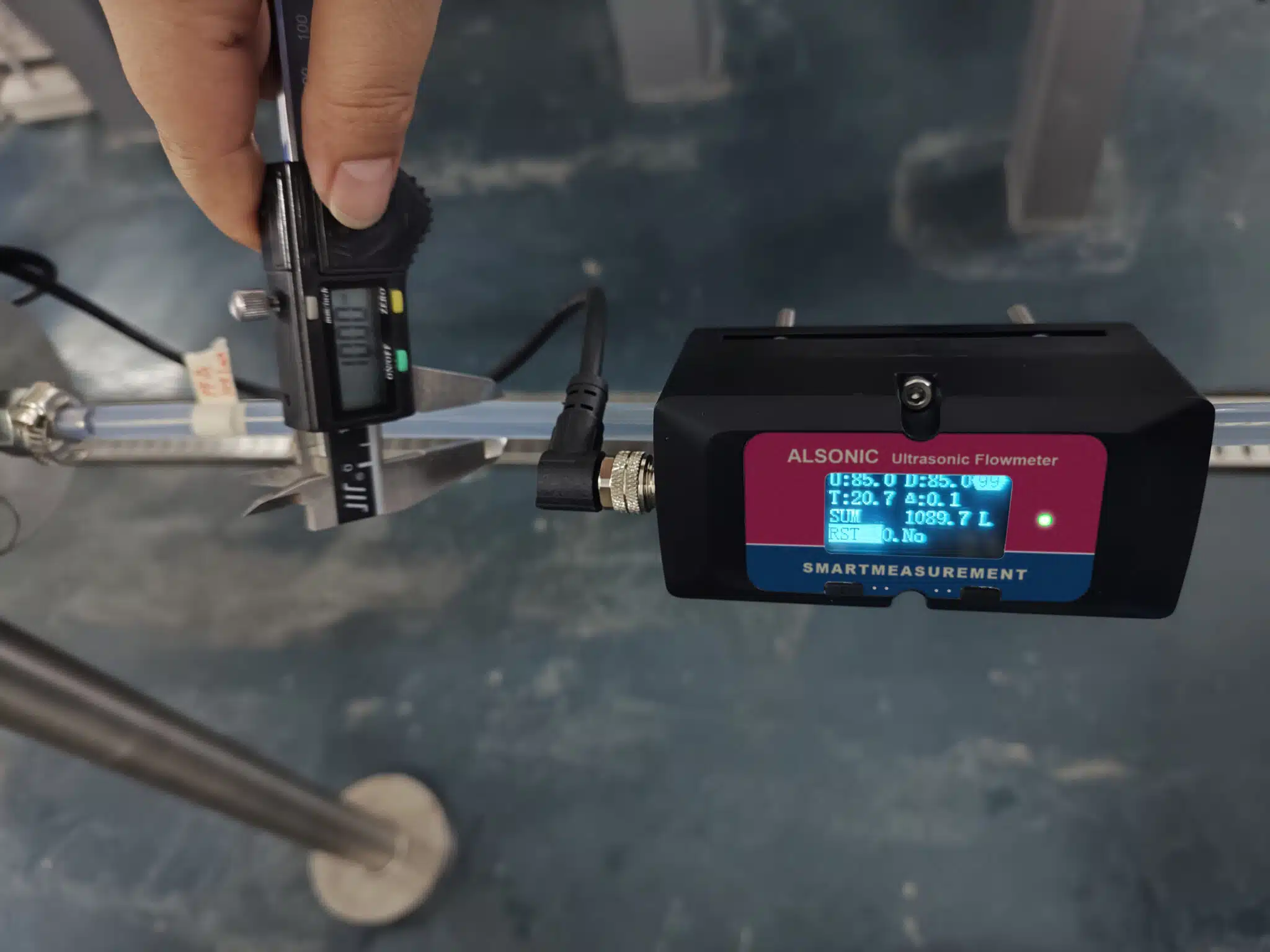

Ultrasonic Clamp On
หลักการของเครื่องวัดการไหลแบบหนีบคืออะไร?
เครื่องวัดการไหลแบบหนีบ, หรือที่รู้จักในชื่อเครื่องวัดการไหลแบบอัลตราโซนิก, ทำงานโดยอาศัยหลักการของเทคโนโลยีอัลตราโซนิก ซึ่งมีความแตกต่างจากเครื่องวัดการไหลแบบดั้งเดิมที่ต้องสัมผัสกับของเหลวโดยตรง แทนที่จะใช้วิธีการรุกราน เครื่องวัดการไหลแบบหนีบใช้คลื่นเสียงในการวัดอัตราการไหลอย่างไม่รุกราน ต่อไปนี้คือหลักการทำงาน:
- การส่งคลื่นเสียง (Sound Wave Transmission) เป็นกระบวนการที่ใช้ในเครื่องวัดอัตราการไหลแบบหนีบ ซึ่งประกอบไปด้วยทรานสดิวเซอร์อัลตราโซนิกสองชิ้น ทรานสดิวเซอร์หนึ่งชิ้นทำหน้าที่เป็นผู้ส่ง และอีกชิ้นทำหน้าที่เป็นผู้รับ ทรานสดิวเซอร์ผู้ส่งจะส่งคลื่นเสียงอัลตราโซนิกผ่านท่อหรือผนังท่อเข้าสู่ของเหลวที่กำลังไหลผ่าน
-
การสะท้อนคลื่นเสียง (Sound Wave Reflection): เป็นกระบวนการที่คลื่นเสียงเดินทางผ่านสื่อเหลวและสะท้อนกลับมายังตัวรับสัญญาณ โดยที่ความเร็วของเสียงในสื่อเหลวนั้นมีผลต่อระยะเวลาที่คลื่นเสียงจะสะท้อนกลับมา
-
การคำนวณการไหล (Flow Calculation): เครื่องวัดอัตราการไหลทำงานโดยการวัดเวลาที่คลื่นเสียงเดินทางไปและกลับระหว่างเครื่องส่งและเครื่องรับ จากนั้นจะคำนวณความเร็วของของเหลว ความเร็วนี้จะถูกนำไปรวมกับขนาดเส้นผ่านศูนย์กลางของท่อเพื่อให้สามารถกำหนดอัตราการไหลของของเหลวได้

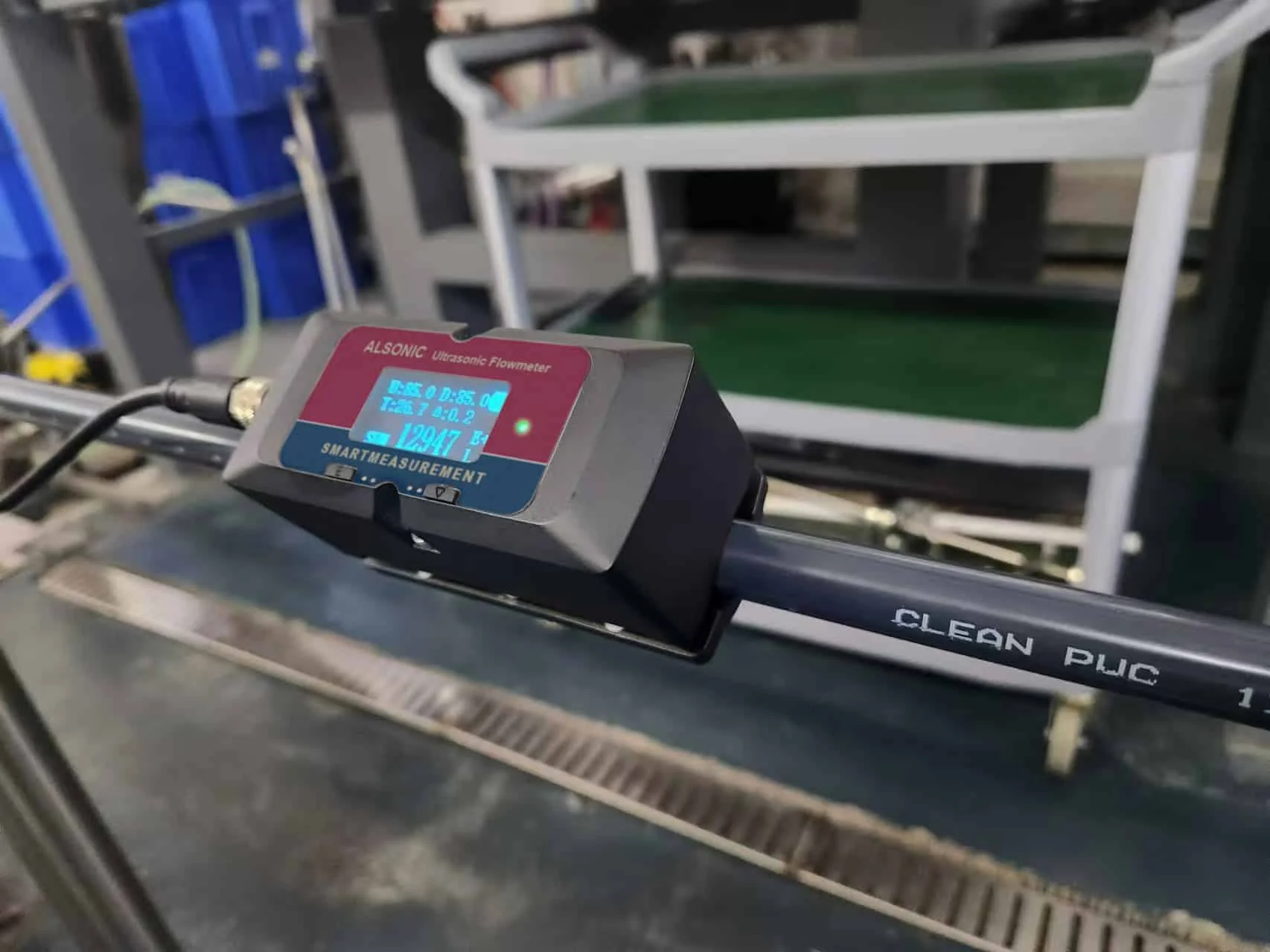

SPECIFICATIONS | Ultrasonic Clamped-on Flowmeter ALSONIC MN2
| Measuring Principle: | Transit time differential |
| Pipe Sizes: | Std: DN10~DN40 Opt: DN8 |
| Pipe Material: | Metal /PVC, PP, PE or PVDF rigid plastic pipe (Common examples, if not listed, please contact the factory for confirmation) |
| Velocity: | 0.08m/s~10m/s |
| Medium: | Clean liquid water, Alcohol, Liquid gasoline, Chemical solvent and other fixed composition liquid other liquid (Single liquid medium without solid particles or impurities) /Common examples, if not listed, please contact the factory for confirmation |
| Medium temperature: |
Standard: -10℃~65℃ (Non-frozen) Options: -10℃~105℃ (Non-frozen) |
| Environment temperature: | -10℃~60℃ |
| Vibration resistance: |
10 to 55 Hz, double amplitude 1.5 mm, 2 hours in each XYZ axis |
| Impact resistant: | 100 m/s2 16 ms pulse, 1000 times each for X, Y and Z axis |
| Mounting screw: | SS304 |
| Enclosure material: | PP and F |
| Enclosure protection class: | IP54 |
| Accuracy: | Std: 3%FS Opt: 1.5%FS |
| Response time: | 0.5s~3s |
| Power supply: | 20~28VDC, 1A |
| Electric power: | 1W |
| Output: | 4~20mA |
| Communication: | RS485 Modbus |
| Display: | 1.5" OLed display |
| Keyboard: | 2 touch buttons |
| Power and I/O connection: | M12-A type aviation plug (Five-cores) |
สรุป
เครื่องวัดการไหลแบบหนีบ ALSONIC MN2 จาก Smartmeasurement ใช้เทคโนโลยีอัลตราโซนิกในการวัดอัตราการไหลของของเหลวได้อย่างแม่นยำและไม่ต้องแทรกแซงระบบท่อ ALSONIC MN2 นี้เป็นทางเลือกที่หลากหลาย มีความแม่นยำสูง และใช้งานง่าย ออกแบบมาเพื่อการใช้งานในอุตสาหกรรมที่หลากหลาย ด้วยจอแสดงผล OLED คุณภาพสูง อินเตอร์เฟซการสื่อสาร RS485 Modbus และโครงสร้างที่ทนทาน ALSONIC MN2 เป็นเครื่องมือที่สำคัญในการเพิ่มประสิทธิภาพกระบวนการผลิต พร้อมรักษาความแม่นยำและความน่าเชื่อถือ การเลือกใช้ ALSONIC MN2 จาก Smartmeasurement คือการลงทุนที่คุ้มค่าเพื่อการวัดการไหลที่ไม่ต้องใช้วิธีการรุกรานและมีประสิทธิภาพ
อ้างอิง Smartmeasurement, Factocomponents
