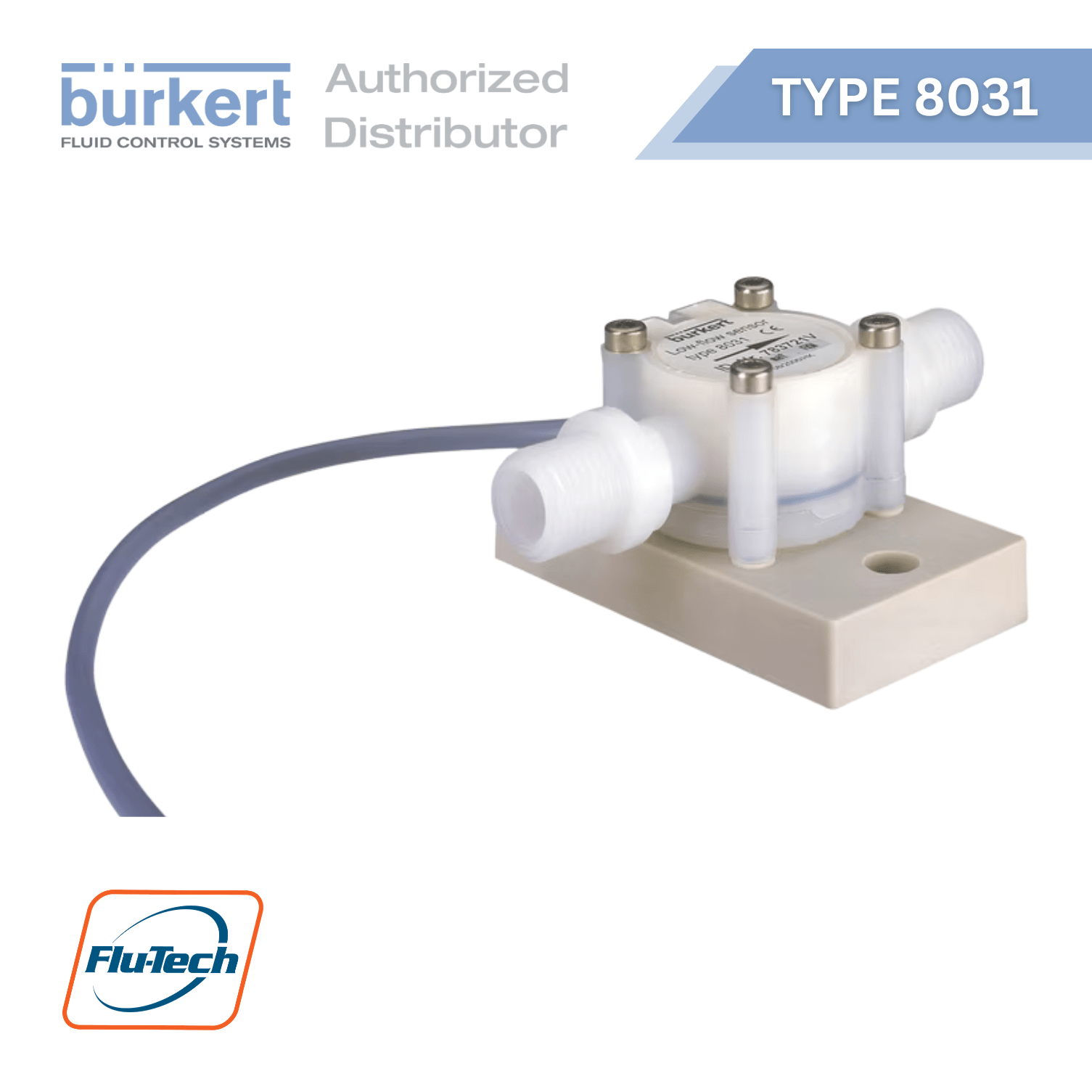

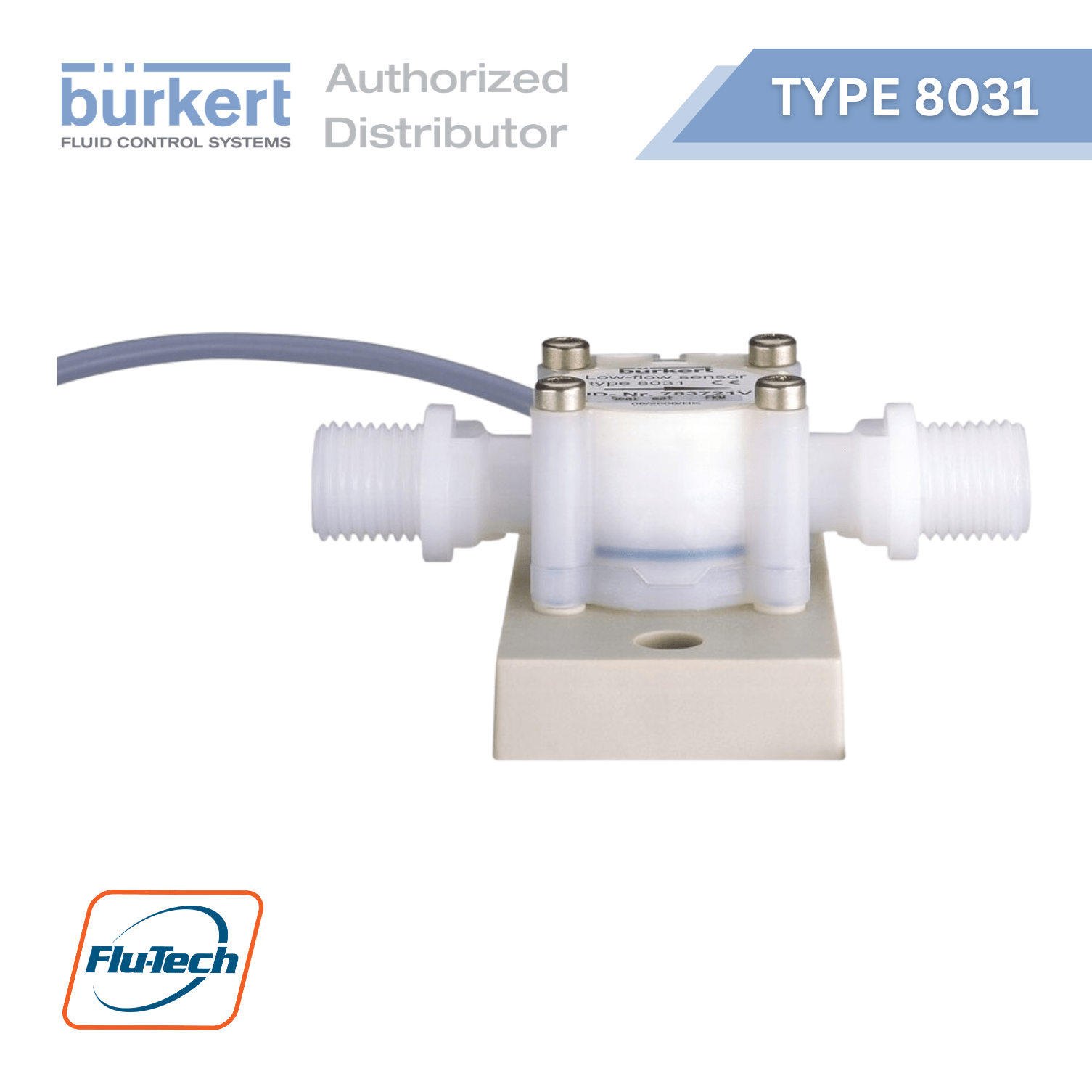

Burkert Type 8031 – เซนเซอร์วัดอัตราการไหลแบบใบพัด (Paddle Wheel Sensor) สำหรับของเหลวที่มีอัตราการไหลต่ำเป็นพิเศษ (Low-Flow Rates)
หากโรงงานของคุณกำลังประสบปัญหาในการวัดปริมาณของเหลวที่มีอัตราการไหลต่ำมาก หรือต้องการความแม่นยำสูงในกระบวนการเติมสารเคมี (Dosing) Burkert Type 8031 คือคำตอบที่ตอบโจทย์ที่สุด ด้วยการออกแบบใบพัด (Paddle Wheel) ขนาดกะทัดรัด แต่เปี่ยมด้วยประสิทธิภาพและเสถียรภาพในการทำงาน
Burkert Type 8031 คืออะไร
Burkert Type 8031 เป็นเซนเซอร์วัดการไหล (Flow Sensor / Flowmeter) ที่ออกแบบมาเพื่อใช้กับของเหลวที่มีความหนืดต่ำถึงปานกลาง และโดดเด่นเป็นพิเศษในย่านการไหลที่ต่ำมาก (Low-flow rates) โดยตัวเซนเซอร์จะส่งสัญญาณเอาต์พุตเป็นแบบ Pulse (ความถี่) ที่แปรผันตรงกับความเร็วในการหมุนของใบพัด ทำให้สามารถนำไปต่อพ่วงกับเครื่องคอนโทรลเลอร์ (Controller) หรือระบบ PLC เพื่อควบคุมการจ่ายของเหลวได้อย่างแม่นยำ
จุดเด่นที่ทำให้ Burkert Type 8031 เหนือกว่า
- ติดตั้งง่าย พื้นที่น้อย: ขนาดกะทัดรัด ประหยัดพื้นที่ในการติดตั้งในไลน์ผลิต
- คุ้มค่าคุ้มราคา: โครงสร้างไม่ซับซ้อน บำรุงรักษาง่าย ช่วยลด Down-time ของเครื่องจักร
- วัดค่าได้แม่นยำแม้ไหลเอื่อย: รองรับการวัดอัตราการไหลที่ต่ำมากได้อย่างแม่นยำและต่อเนื่อง
- วัสดุคุณภาพสูง ทนเคมี: ตัวเรือน (Housing) ทำจากวัสดุ ECTFE (Halar®) และแกนใบพัดทำจาก Sapphire/Ruby ทำให้ทนทานต่อสารเคมีและสารกัดกร่อนได้ดีเยี่ยม
ข้อมูลทางเทคนิคที่สำคัญ (Technical Specifications)
Product Properties |
|
| Axis Material |
Coated stainless steel or sapphire
|
| Bearing Material | POM or Rubin |
| Paddle Wheel Material | POM or ECTFE |
| Magnet Material |
ECTFE encapsuled or blank
|
| Sensor Housing Material | POM or ECTFE |
| Seal Material |
FKM, EPDM or FFKM
|
| Measuring Principle | Paddle Wheel |
| Measuring Range |
|
| Standard K Factor |
|
Performance Data |
|
| Measurement Deviation |
± 2 % of full scale
|
| Repeatability |
± 0.8 % of full scale
|
| Pressure Loss |
Further information can be found in chapter “5.1. Pressure loss diagram” on page 6.
|
Electrical Data |
|
| Operating Voltage | 5…24 V DC |
| Current Consumption |
Max. 11 mA at 24 V DC
|
| Output |
|
Medium Data |
|
| Fluid Temperature |
0…80 °C (+ 32…+ 176 °F)
|
| Fluid Pressure |
Max. 10 bar (145 PSI) at 20 °C (68 °F)
|
| Viscosity | 1…10 cSt. |
Product Connections |
|
| Pipe Connection |
|
| Electrical Connection |
Cable, 1 m length (3 × 0.14 LiYY)
|
Approvals and Conformities |
|
| CE Directive |
Pressure equipment directive Further information on the CE Directive can be found in chapter “2.2. Standards” on page 4.
|
| Pressure Equipment Directive |
Complying with article 4, paragraph 1 of 2014/68/EU directive
Further information on the pressure equipment directive can be found in chapter “2.3. Pressure Equipment Directive (PED)” on page 4. |
Environment and Installation |
|
| Ambient Temperature |
|
| Degree of Protection according to IEC/EN 60529 |
IP65 |
สามารถใช้กับของเหลวชนิดไหนบ้าง (Compatible Media)
ด้วยโครงสร้างที่ทนทานต่อเคมีสูง Bürkert Type 8031 จึงสามารถใช้ตรวจวัดของเหลวได้หลากหลายประเภท (หลีกเลี่ยงของเหลวที่มีสารแขวนลอยหรืออนุญาตที่เป็นของแข็ง) ดังนี้:
- น้ำมันและสารหล่อลื่น (Oils & Lubricants): น้ำมันไฮดรอลิกความหนืดต่ำ, น้ำมันหล่อลื่นเครื่องจักร, และน้ำยาหล่อเย็น (Coolant)
- น้ำสะอาดและน้ำอุตสาหกรรม (Water): น้ำดื่ม, น้ำประปา, น้ำดีไอ (DI Water), น้ำดีมิน (Demineralized Water) รวมถึงน้ำหล่อเย็นในระบบเครื่องจักร
- ของเหลวในอุตสาหกรรมอาหาร (Food Fluids): น้ำเชื่อมเจือจาง, สารแต่งสี (Liquid Colorants), สารแต่งกลิ่น (Flavors), และส่วนผสมเหลวที่มีความหนืดต่ำ
- สารเคมีและสารกัดกร่อน (Chemicals & Corrosive Fluids): กรดและด่างเจือจาง, น้ำยาเคมีในกระบวนการชุบโลหะ, และสารทำละลาย (Solvents) บางประเภท
การใช้งานยอดนิยม (Suitable Applications)
Burkert Type 8031 เหมาะสำหรับกระบวนการผลิตที่ต้องการความละเอียดสูง เช่น:
- ระบบปรับปรุงคุณภาพน้ำ (Water Treatment): การวัดปริมาณสารเคมีบำบัดน้ำ หรือในระบบกรองน้ำบริสุทธิ์
- ระบบเติมสารเคมีและผสมสาร (Chemical Dosing & Batching): การจ่ายน้ำยา สารเติมแต่ง (Additives) หรือสารเคมีในปริมาณที่กำหนดไว้เป๊ะๆ
- ระบบหล่อลื่นและระบายความร้อน (Lubrication & Cooling Systems): ตรวจสอบการไหลของน้ำมันหล่อลื่นหรือน้ำยาหล่อเย็นในเครื่องจักรสำคัญ
กลุ่มอุตสาหกรรมเป้าหมาย (Target Industries)
เซนเซอร์รุ่นนี้ได้รับการยอมรับและใช้งานอย่างแพร่หลายในโรงงานอุตสาหกรรมชั้นนำในประเทศไทย อาทิ:
- อุตสาหกรรมเคมีและปิโตรเคมี (Chemical Industry): สำหรับกระบวนการผลิตที่ต้องสัมผัสกับสารเคมีกัดกร่อน
- โรงไฟฟ้าและสาธารณูปโภค (Power Plants & Utilities): ใช้ในระบบจ่ายสารเคมีเพื่อปรับสภาพน้ำใน Boiler หรือ Cooling Tower
- อุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์ (Electronics & Semiconductors): ในกระบวนการล้างแผ่นเวเฟอร์หรือระบบน้ำ DI
- อุตสาหกรรมอาหารและเครื่องดื่ม (Food & Beverage): ในไลน์การผสมส่วนผสมเหลว สารแต่งกลิ่น หรือสารแต่งสี (ในโซนที่ไม่ใช่ Sanitary เกรดสูง)
Bürkert Type 8031 สามารถใช้ได้ร่วมกับ
-
Burkert - Type 8025 Insertion Flowmeter or Batch Controller with Paddle Wheel and Flow Transmitter or Remote Batch Controller
-
Burkert - Universal Process Controller Type 8611
-
Burkert – Type 8691 - Control Head for Decentralized Automation of Process Valves (ELEMENT Type)
-
Burkert - Type 8802 - Continuous control Valve Systems Overview (Type ELEMENT)
