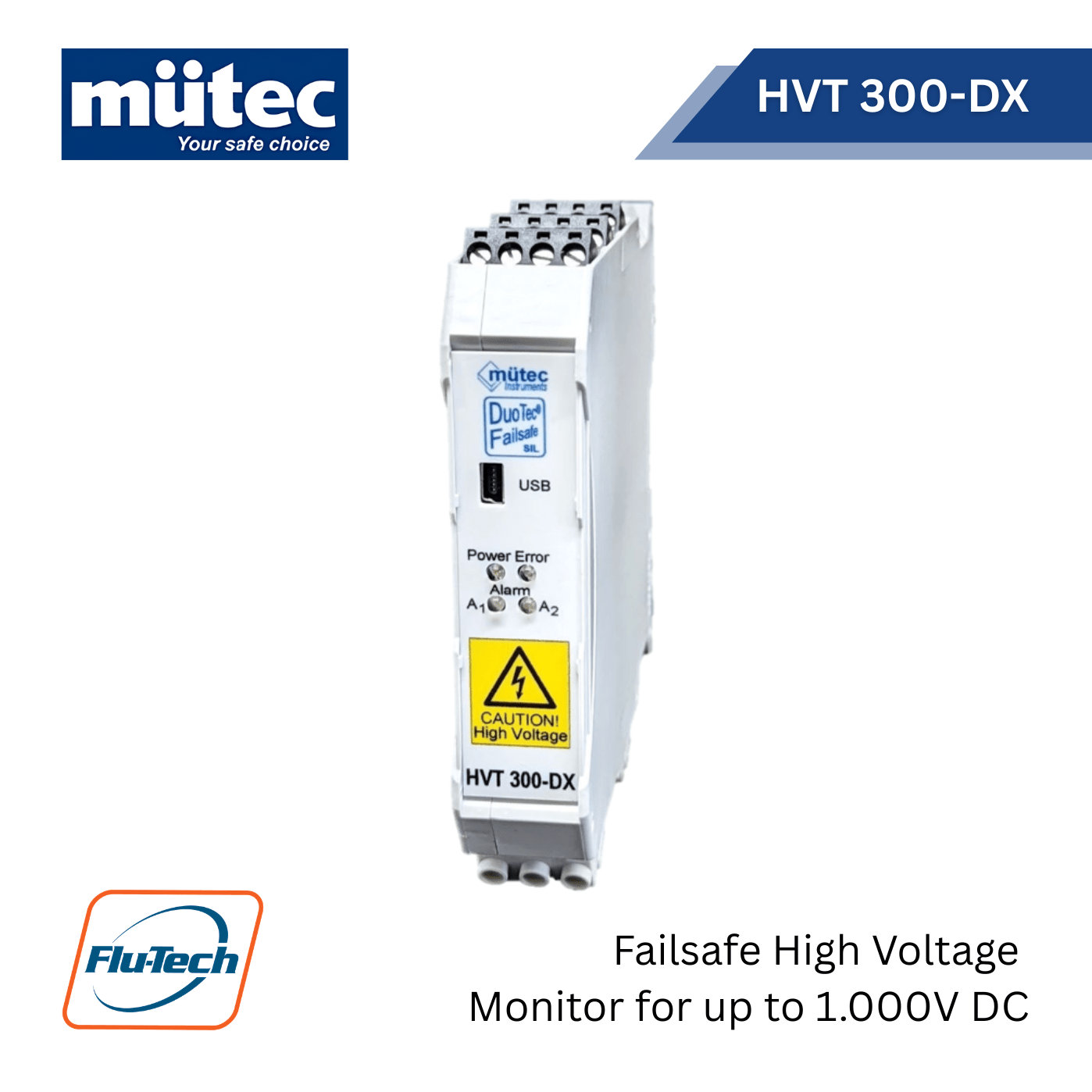

Mütec HVT 300-DX – Failsafe High Voltage Monitor for up to 1.000V DC
ความปลอดภัยที่เหนือกว่า สำหรับระบบไฟฟ้าแรงสูงของคุณ
Mütec HVT 300-DX คืออุปกรณ์เฝ้าระวังแรงดันไฟฟ้า (High Voltage Monitor) ประสิทธิภาพสูงที่ออกแบบมาเพื่อความปลอดภัยสูงสุดในระบบอุตสาหกรรม รองรับการวัดและตรวจสอบแรงดันไฟฟ้ากระแสตรง (DC) ได้สูงสุดถึง 1,000V พร้อมมาตรฐาน Failsafe ที่มั่นใจได้ว่าระบบจะทำงานอย่างถูกต้องแม้ในสภาวะวิกฤต
ทำไมต้องเลือก Mütec HVT 300-DX?
ในสภาพแวดล้อมที่แรงดันไฟฟ้าสูงอาจก่อให้เกิดอันตรายร้ายแรงต่อทั้งชีวิตและทรัพย์สิน HVT 300-DX คือปราการด่านหน้าที่ช่วยให้คุณมั่นใจได้ว่า ระบบจะหยุดทำงานทันทีหากเกิดความผิดปกติ ด้วยวงจรตรวจสอบตัวเอง (Self-monitoring) ที่ชาญฉลาด ทำให้อุปกรณ์นี้เป็นตัวเลือกอันดับหนึ่งสำหรับวิศวกรไฟฟ้าทั่วโลก
จุดเด่น (Product Highlights):
- ความปลอดภัยระดับสูงสุด (Failsafe Design): ออกแบบมาเพื่อให้สถานะของระบบปลอดภัยเสมอ หากเกิดความผิดปกติภายในตัวอุปกรณ์หรือการสูญเสียพลังงาน
- อินพุตและเอาต์พุตที่หลากหลาย: มาพร้อมกับ Relay Output สำหรับการตัดการทำงาน (Trip) หรือแจ้งเตือน (Alarm) เมื่อแรงดันเกินหรือต่ำกว่าค่าที่กำหนด
- การแยกสัญญาณทางไฟฟ้า (Galvanic Isolation): มีระบบ Isolation ที่แข็งแกร่งเพื่อปกป้องอุปกรณ์ควบคุม (เช่น PLC) จากแรงดันไฟฟ้าสูง
- มาตรฐานยุโรป: มั่นใจในคุณภาพการผลิตและวิศวกรรมจากเยอรมนี (Mütec Instruments)
- การวัดค่าที่แม่นยำ: รองรับแรงดันไฟฟ้า DC ตั้งแต่ช่วงแรงดันต่ำไปจนถึง 1,000V DC
ข้อมูลทางเทคนิค (Technical Specifications):
| หมวดหมู่ | รายละเอียดทางเทคนิค |
| ใบรับรอง (Certificate) | SIL 2 ตามมาตรฐาน IEC 61508 |
| ช่วงการวัด (Measurement range) | 0 ถึง 1,000V DC |
| ความต้านทานขาเข้า (Input Resistance) | 12 MΩ ต่อช่องสัญญาณ |
| เอาต์พุตแอนะล็อก (Analog Output) | 0/4…20 mA (โหลดสูงสุด 500 Ω ที่ 22mA) |
| ความแม่นยำ (Accuracy) | < 0.5% |
| เอาต์พุตหน้าสัมผัส (Contact outputs) | แบบปกติเปิด (Normally Open) |
| กำลังไฟในการสลับ (Switching Power) | สูงสุด 62.5 VA / สูงสุด 30W |
| แรงดันไฟฟ้าในการสลับ | สูงสุด 125VAC / 110VDC |
| กระแสไฟฟ้าในการสลับ | สูงสุด 1A |
| วัสดุหน้าสัมผัส (Contact Material) | AG Pd + 10 μAu |
| ไฟแสดงสถานะ LED | สีเขียว (Power), สีแดง (Error / SIL Alarm), สีเหลือง (REL1/REL2) |
| การเชื่อมต่อ (Interface) | USB 2.0 และ RS485 (Half duplex, 9600 bps) |
| แหล่งจ่ายไฟ (Supply) | 24VDC (ช่วง 20…30VDC) |
| การใช้พลังงาน | สูงสุด 1.9W |
| อุณหภูมิในการทำงาน | -10°C ถึง +60°C |
| ความชื้น (Humidity) | 10% ถึง 90% r.H (ไม่มีการควบแน่น) |
| ระดับความสูงสูงสุด | < 2,000 เมตร เหนือระดับน้ำทะเลปานกลาง |
| การแยกสัญญาณทางไฟฟ้า | แรงดันทดสอบ 4.3 kV AC |
| หมวดหมู่แรงดันเกิน | CAT II: 1,000V (Pollution Degree 2) |
| วัสดุตัวเรือน (Housing) | Polyamide (ระดับการป้องกัน IP20) |
| การติดตั้ง (Mounting) | รางปีกนก (DIN rail) ขนาด 35 มม. |
แอปพลิเคชันที่เหมาะสม (Applications):
- ระบบโซลาร์เซลล์ (Photovoltaic Systems): ตรวจสอบแรงดันใน String Combiner Boxes
- ระบบจัดเก็บพลังงาน (Battery Storage Systems): ป้องกันแรงดันเกินในแบตเตอรี่แพ็คขนาดใหญ่
- สถานีชาร์จรถยนต์ไฟฟ้า (EV Charging Stations): เฝ้าระวังแรงดันไฟฟ้าระหว่างการชาร์จความเร็วสูง
- ระบบขับเคลื่อนมอเตอร์ (DC Drive Systems): ตรวจสอบแรงดันในบัสไฟตรง (DC Bus) ของอินเวอร์เตอร์
