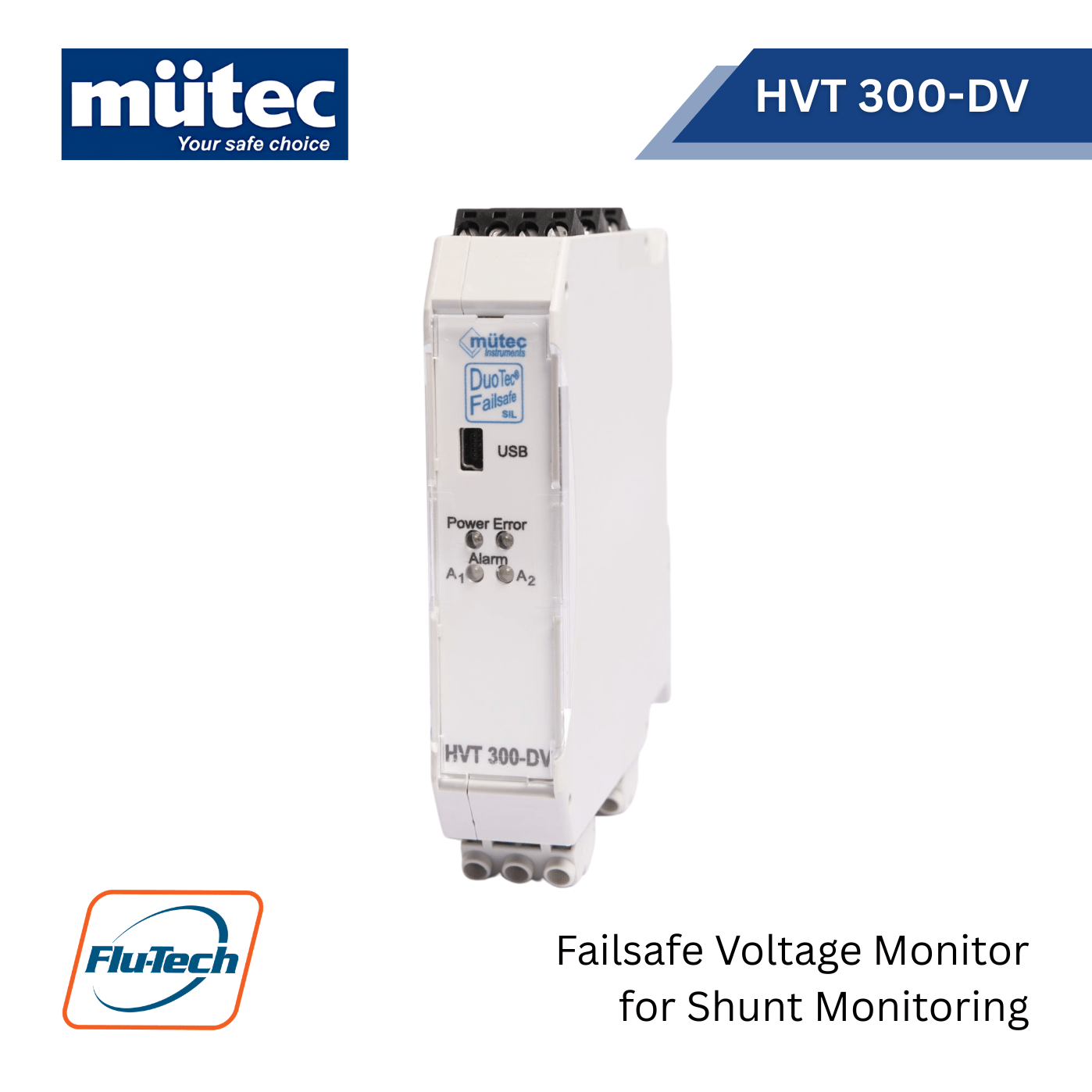

Mütec HVT 300-DV – Failsafe Voltage Monitor for Shunt Monitoring
Mütec HVT 300-DV เป็นอุปกรณ์ส่งสัญญาณและตรวจวัดแรงดันไฟฟ้า (Voltage Transmitter) ที่ได้รับการออกแบบด้วยเทคโนโลยี DuoTec-Failsafe เพื่อความปลอดภัยสูงสุดในกระบวนการผลิต โดยเน้นการใช้งานตรวจวัดกระแสไฟฟ้าปริมาณสูงผ่าน Shunt Resistor ในอุตสาหกรรมที่ต้องการมาตรฐานความปลอดภัยระดับ SIL 2
ทำไมต้องเลือก Mütec HVT 300-DV?
ในโลกของวิศวกรรมไฟฟ้า “ความผิดพลาดเพียงครั้งเดียวอาจหมายถึงชีวิต” Muetec เข้าใจถึงจุดนี้จึงได้พัฒนา Mütec HVT 300-DV ให้เป็นมากกว่าแค่เครื่องวัดแรงดัน แต่มันคือ “ปราการด่านสุดท้าย” ที่จะช่วยยืนยันว่าระบบของคุณไม่มีแรงดันตกค้างก่อนที่ช่างเทคนิคจะเริ่มทำงาน หรือตัดการทำงานทันทีเมื่อเกิดความผิดปกติในระบบไฟฟ้าแรงสูง
จุดเด่น (Product Highlights):
- มาตรฐานความปลอดภัยระดับโลก: ได้รับการรับรองตามมาตรฐาน IEC/EN 61508 SIL 2 สำหรับการใช้งานในระบบที่ต้องการความปลอดภัยสูง (Safety-Related Applications)
- การออกแบบแบบ Redundant: ภายในมีสถาปัตยกรรมแบบสำรอง (Redundant Architecture) พร้อมระบบตรวจสอบตัวเอง (Self-monitoring) เพื่อป้องกันความผิดพลาดของอุปกรณ์
- การวัดค่าที่แม่นยำ: รองรับช่วงการวัดแรงดันไฟฟ้ากระแสตรง (DC) 0–70 mV ซึ่งเหมาะสำหรับการวัดกระแสผ่าน Shunt
- ความทนทานสูง: ออกแบบมาเพื่อรับมือกับแรงดันไฟฟ้าที่รุนแรงด้วย Galvanic Isolation สูงถึง 4.3 kV AC และรองรับ Overvoltage Category II (1000 V)
- การกำหนดค่าที่ง่ายดาย: สามารถตั้งค่าผ่านซอฟต์แวร์ MÜTEC WINSMART โดยเชื่อมต่อผ่านพอร์ต USB ด้านหน้า หรือผ่านระบบ Modbus RTU (RS485)
ข้อมูลทางเทคนิค (Technical Specifications):
| หัวข้อ | รายละเอียดข้อมูล (Description) |
| มาตรฐานการรับรอง | SIL 2 ตามมาตรฐาน IEC 61508 |
| ช่วงการวัด (Measurement range) | 0…70 mV DC |
| ความต้านทานอินพุต | 10 k Ω ต่อช่องสัญญาณ |
| เอาต์พุตอะนาล็อก | 0/4… 20 mA |
| โหลดสูงสุด (Load) | สูงสุด 500 Ω ที่ 22 mA |
| ความแม่นยำ (Accuracy) | < 0.5 % |
| หน้าสัมผัสเอาต์พุต (Relay) | แบบ Normally Open (NO) |
| กำลังไฟฟ้าขณะสวิตชิ่ง | สูงสุด 37.5 VA / สูงสุด 30 W |
| แรงดันไฟฟ้าสวิตชิ่ง | สูงสุด 125 VAC / 30 VDC |
| กระแสไฟฟ้าสวิตชิ่ง | สูงสุด 0.3 A AC / 1 A DC |
| วัสดุหน้าสัมผัส | AG Pd + 10 μAu |
| ไฟสถานะ LED | Power: สีเขียว / Error & SIL Alarm: สีแดง / REL1 & REL2: สีเหลือง |
| การเชื่อมต่อ USB | USB 2.0 |
| การเชื่อมต่อ RS485 | Half duplex, ความเร็ว (Baud rate) 9600 bps |
| ที่อยู่อุปกรณ์ (Device Address) | 1-248 |
| แหล่งจ่ายไฟ (Supply) | 24 VDC (ช่วง 20…30 VDC) |
| การใช้พลังงาน | สูงสุด 1.9 W |
| อุณหภูมิขณะใช้งาน | -10°C ถึง +60°C |
| การเก็บรักษา / การขนส่ง | -20°C ถึง +70°C |
| ความชื้นสัมพัทธ์ | 10 % ถึง 95 % r.H (ไม่มีการควบแน่น) |
| ระดับความสูงใช้งานสูงสุด | < 2000 เมตร เหนือระดับน้ำทะเลปานกลาง |
| ค่าสัมประสิทธิ์อุณหภูมิ | < 0.01 %/K (สูงสุด), < 0.005 %/K (ทั่วไป) |
| การแยกสัญญาณไฟฟ้า | 4.3 kV AC test voltage |
| ระดับความปลอดภัยไฟฟ้า | CAT II: 1000 V / Pollution Degree 2 |
| วัสดุตัวเรือน (Housing) | Polyamide (วัสดุแผ่นวงจร: FR4) |
| ระดับการป้องกัน / การลามไฟ | IP20 / มาตรฐาน UL94 V0 |
| การติดตั้ง | ราง DIN Rail ขนาด 35 มม. |
แอปพลิเคชันที่เหมาะสม (Applications):
HVT 300-DV ถูกนำไปใช้งานอย่างแพร่หลายในอุตสาหกรรมพลังงานสะอาดและระบบไฟฟ้ากำลังสูง:
- Hydrogen Electrolysis: การตรวจสอบกระแสและแรงดันในกระบวนการแยกน้ำด้วยไฟฟ้าเพื่อผลิตไฮโดรเจนสีเขียว (Green Hydrogen)
- Chlorine Alkaline Electrolysis: กระบวนการผลิตเคมีภัณฑ์ที่ใช้กระแสไฟฟ้าปริมาณมหาศาล
- High Power Rectifiers: การตรวจสอบเครื่องเรียงกระแสกำลังสูงในโรงงานอุตสาหกรรม
- Power Rails: การตรวจสอบแรงดันในรางจ่ายไฟหลัก
ประโยชน์หลัก (Main Benefits):
-
Safety-by-Design: เพิ่มความมั่นใจด้วยฟังก์ชันการวินิจฉัย (Diagnostic Functions) ที่ครอบคลุม ช่วยให้ระบบเข้าสู่สภาวะปลอดภัยทันทีเมื่อเกิดความผิดปกติ
-
Long-term Reliability: รอบการทดสอบอุปกรณ์ (Proof Test Interval) ยาวนานถึง 10 ปี ช่วยลดค่าใช้จ่ายในการบำรุงรักษา
-
Versatility: ปรับเปลี่ยนค่าการวัดและระดับการแจ้งเตือน (Limit values) ได้อย่างยืดหยุ่นตามความต้องการของแต่ละหน้างาน
