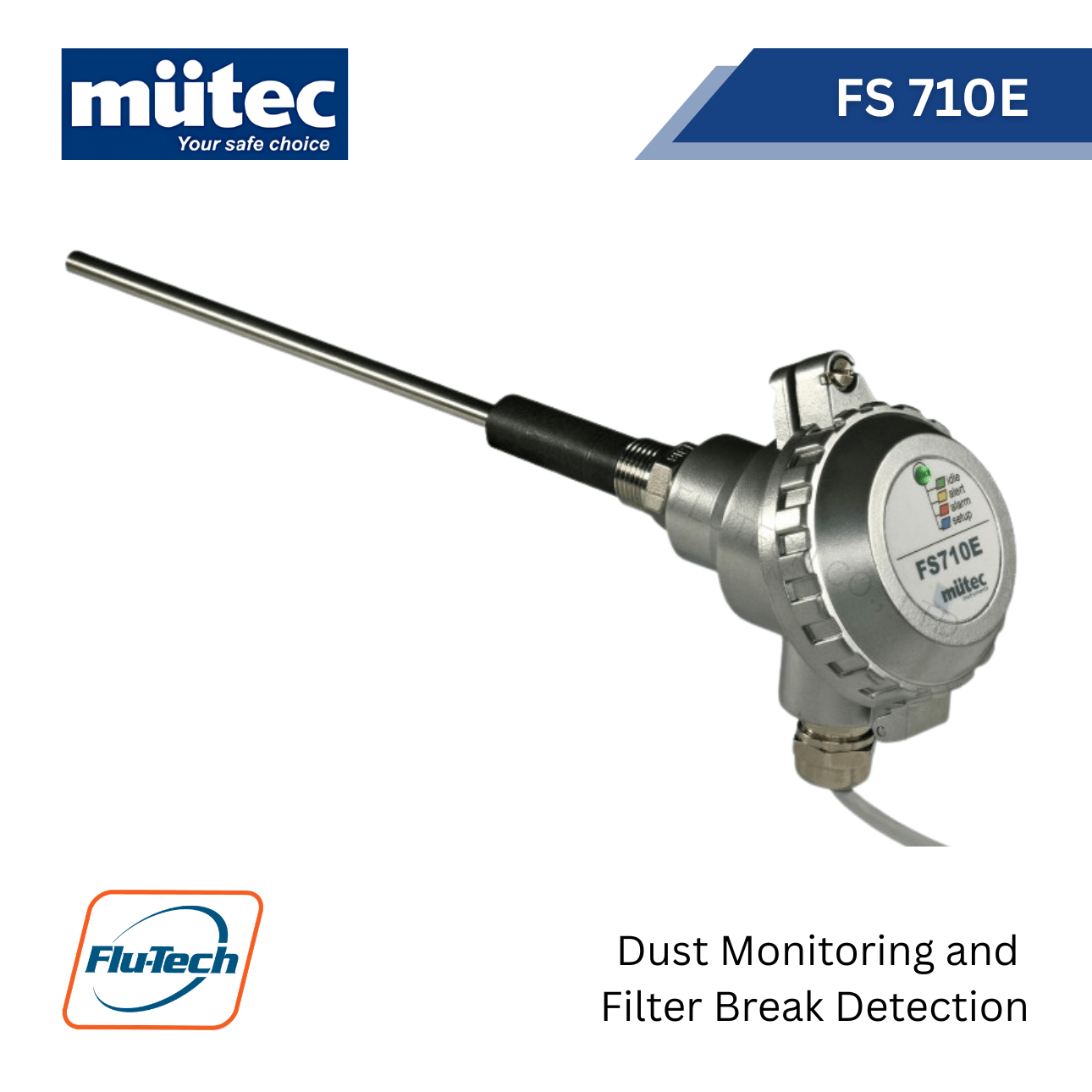

Mütec FlowSwitch FS 710E – Dust Monitoring and Filter Break Detection
เครื่องตรวจจับฝุ่นและถุงกรองขาด Mütec FlowSwitch FS 710E คือเซนเซอร์ประสิทธิภาพสูงที่ออกแบบมาเพื่อการตรวจจับการรั่วไหลของฝุ่นและตรวจสอบความเสียหายของถุงกรอง (Filter Bag) ในระบบท่อลมและระบบกำจัดฝุ่นในโรงงานอุตสาหกรรม มั่นใจได้ในความปลอดภัยของกระบวนการผลิตและมาตรฐานสิ่งแวดล้อม
ทำไมต้องเลือก Mütec FS 710?
Mütec Instruments จากประเทศเยอรมนี มีประสบการณ์ยาวนานในด้านเทคโนโลยี Bulk Solids ผลิตภัณฑ์รุ่น FlowSwitch FS 710E จึงได้รับการยอมรับว่าเป็นโซลูชันที่ “ติดตั้งแล้วจบ” (Fit and Forget) ช่วยให้ผู้ประกอบการลดความเสี่ยงจากการหยุดชะงักของสายการผลิตและหลีกเลี่ยงการทำผิดกฎหมายด้านมลพิษทางอากาศ
หลักการทำงาน (Working Principle)
เมื่ออนุภาคฝุ่นเคลื่อนที่ผ่านหรือกระทบกับโพรบของเซนเซอร์ จะเกิดการถ่ายเทประจุไฟฟ้าขนาดเล็กขึ้น (Friction/Induction) FS 710E จะแปลงสัญญาณไฟฟ้านี้เป็นค่าทางอิเล็กทรอนิกส์ หากปริมาณฝุ่นสูงเกินกว่าค่าที่ตั้งไว้ (ซึ่งบ่งชี้ว่าตัวกรองอาจรั่ว) รีเลย์ภายในจะทำงานเพื่อส่งสัญญาณเตือนไปยังระบบควบคุม (PLC) หรือไซเรนทันที
ข้อแนะนำ: เพื่อประสิทธิภาพสูงสุด ควรติดตั้ง FS 710E ในตำแหน่งท่อตรงที่กระแสลมราบเรียบ (Laminar Flow) และห่างจากจุดโค้งงอหรือพัดลม
จุดเด่น (Product Highlights):
เซนเซอร์รุ่น FS 710E ใช้หลักการ Triboelectric (ไฟฟ้าสถิต) ในการตรวจจับอนุภาคฝุ่นที่เคลื่อนที่ผ่านโพรบ
- ติดตั้งง่าย: ออกแบบให้มีขนาดกะทัดรัด ติดตั้งผ่านเกลียวมาตรฐาน 1 นิ้ว
-
ความไวสูง (High Sensitivity): สามารถตรวจจับความเข้มข้นของฝุ่นได้ตั้งแต่ 0.1 mg/m³ ขึ้นไป
- บำรุงรักษาน้อย: ตัวโพรบถูกออกแบบมาให้ลดการเกาะตัวของฝุ่น ทำให้ใช้งานได้ยาวนานโดยไม่ต้องทำความสะอาดบ่อย
-
ทนทานต่อสภาวะงานหนัก: ไม่มีชิ้นส่วนที่เคลื่อนไหว จึงทนต่อแรงสั่นสะเทือนและอุณหภูมิสูงได้ดี (สูงสุด 150°C ในรุ่นมาตรฐาน)
-
ตั้งค่าได้แม่นยำ: สามารถปรับตั้งค่าความไว (Sensitivity) และหน่วงเวลา (Time Delay) เพื่อป้องกันการแจ้งเตือนผิดพลาด (False Alarm)
ข้อมูลทางเทคนิค (General Technical Data):
| รายการ | รายละเอียด |
| วัสดุตัวเรือน (Housing material) | อลูมิเนียม |
| วัสดุก้านเซนเซอร์ (Sensor rod) | สแตนเลส (Stainless Steel 1.4571) |
| ความยาวก้าน (Rod length) | 250 มม., 500 มม. หรือสั่งทำพิเศษ |
| การเชื่อมต่อทางกล (Mech. connection) | NPT 0.5 นิ้ว |
| อุณหภูมิแวดล้อม (Ambient temperature) | -20°C ถึง +50°C / -10°C ถึง +70°C (รุ่น ATEX) |
| อุณหภูมิใช้งาน (Process temperature) | -20°C ถึง +150°C / -10°C ถึง +180°C (รุ่น ATEX) |
| แรงดันใช้งาน (Process pressure) | 0 – 2 bar / 0.8 – 1.1 bar (รุ่น ATEX) |
| ระดับการป้องกัน (Protection class) | IP65 |
| มาตรฐานป้องกันการระเบิด (ATEX) | เสริมได้สูงสุดถึง Zone 20/21 |
| แหล่งจ่ายไฟ (Power supply) | 24 VDC |
| การบริโภคกระแสไฟ (Current consumption) | สูงสุด 50 mA, <2W |
| เอาต์พุต (Output) | รีเลย์ 2 ชุด (2x Relay contacts) |
| แรงดันไฟสลับ (Switching voltage) | 60 VAC หรือ 60 VDC |
| กระแสไฟสลับ (Switching current) | สูงสุด 100 mA |
| กำลังไฟสลับ (Switching power) | 6 W |
| พารามิเตอร์ที่ปรับแต่งได้ | ความไว (Sensitivity) |
| การคาลิเบรต (Calibration) | อัตโนมัติภายใน 10 นาที |
| ไฟแสดงสถานะ (Indicators) | ไฟ LED หลายสี แสดงระดับฝุ่น (เฉพาะรุ่นที่ไม่ใช่ ATEX) |
ลักษณะการใช้งานที่เหมาะสม (Suitable Applications):
FS 710E เหมาะสำหรับติดตั้งในท่อโลหะที่มีการเคลื่อนที่ของฝุ่นหรือวัสดุผงแห้ง (Bulk Solids) โดยมีวัตถุประสงค์หลักดังนี้:
-
ตรวจจับถุงกรองขาด (Filter Break Detection): แจ้งเตือนทันทีเมื่อถุงกรองรั่วหรือฉีกขาด
-
เฝ้าระวังการปล่อยฝุ่น (Dust Monitoring): ตรวจสอบปริมาณฝุ่นในท่อไอเสียก่อนปล่อยออกสู่บรรยากาศ
-
ป้องกันความเสียหายของเครื่องจักร: ป้องกันไม่ให้ฝุ่นหลุดเข้าไปทำความเสียหายแก่พัดลม (Blower) หรืออุปกรณ์ปลายทาง
-
ตรวจสอบไซโล (Silo Exhaust): ตรวจสอบอากาศที่ระบายออกมาในขณะเติมวัตถุดิบลงไซโล
