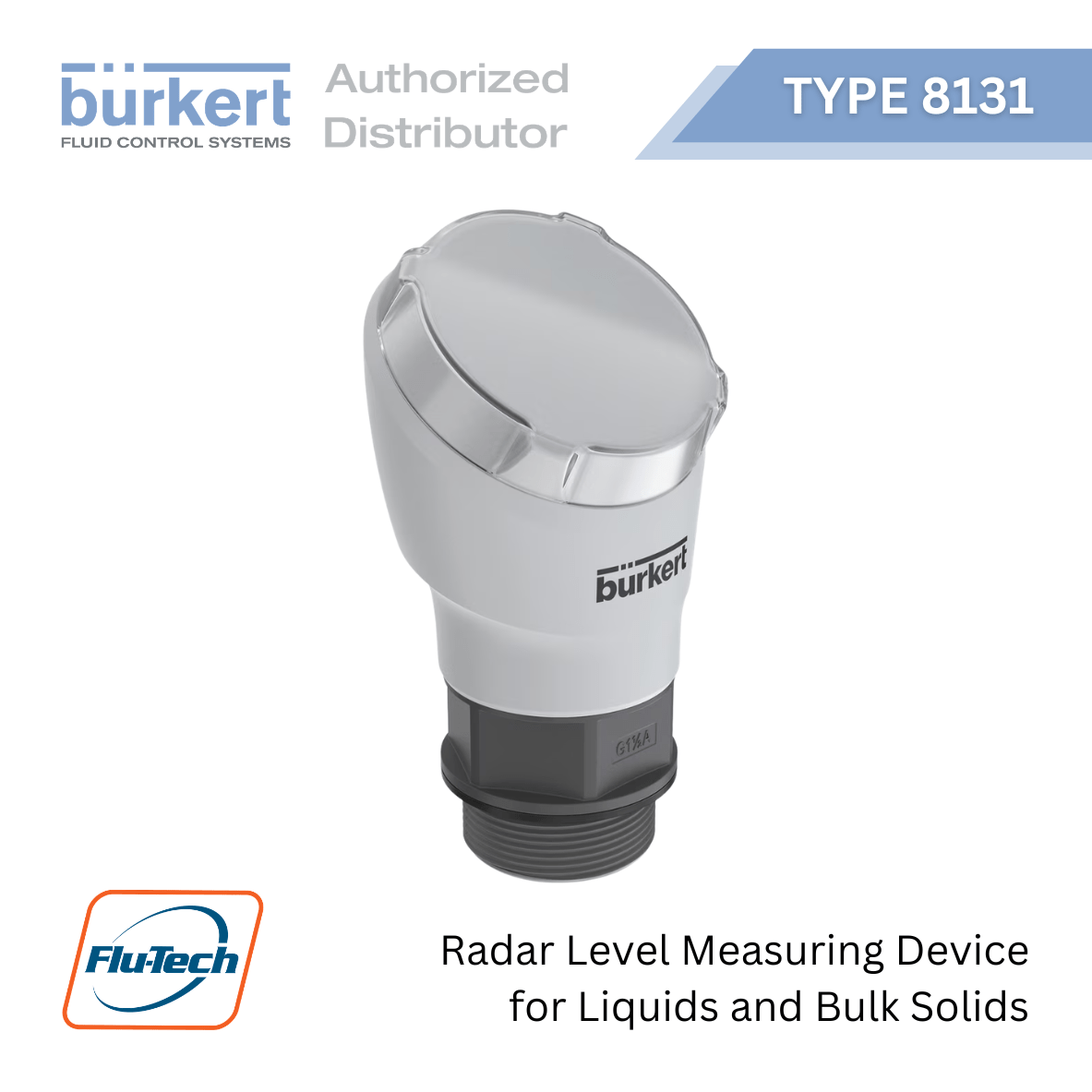

Burkert Type 8131 – เครื่องวัดระดับแบบเรดาร์ประสิทธิภาพสูง สำหรับของเหลวและวัสดุสารมวลรวม (Bulk Materials)
Burkert Type 8131 Radar Level Meter คือเครื่องวัดระดับแบบเรดาร์ ชนิดไม่สัมผัสกับตัวกลาง (Non-contact) ที่ทำงานด้วยความถี่สูงถึง 26 GHz ออกแบบมาเพื่อการวัดระดับที่ต้องการความแม่นยำสูงสุดในกระบวนการผลิตอุตสาหกรรม เหมาะอย่างยิ่งสำหรับถังจัดเก็บหรือถังกระบวนการที่มีขนาดเล็กไปจนถึงขนาดกลาง สามารถใช้วัดได้ทั้งของเหลว (Liquids)และวัสดุสารมวลรวม/ของแข็งแห้ง (Bulk Materials) ได้อย่างมีประสิทธิภาพ
ด้วยโครงสร้างที่กะทัดรัดและการส่งสัญญาณที่แม่นยำ แม้ในสภาวะหน้างานที่มีฝุ่น ควัน ไอน้ำ หรือแรงดันสูง Bürkert Type 8131 จึงเป็นโซลูชันที่โรงงานอุตสาหกรรมชั้นนำเลือกใช้
คุณสมบัติเด่น (Key Features)
- การวัดแบบไม่สัมผัส (Non-contact Measurement): หมดปัญหาเรื่องการสึกหรอหรือการกัดกร่อนจากสารเคมี ยืดอายุการใช้งานยาวนาน
- ความแม่นยำสูง: ให้ค่าการวัดที่เที่ยงตรงสูง โดยไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของอุณหภูมิ แรงดัน หรือความหนาแน่นของตัวกลาง
- เทคโนโลยีเรดาร์ 26 GHz: ให้ลำคลื่น (Beam) ที่แคบและโฟกัสได้แม่นยำ ลดสัญญาณรบกวนจากโครงสร้างภายในถัง (เช่น ใบกวน หรือท่อ)
- เซนเซอร์ปิดผนึกมิดชิด: ส่วนเสาอากาศรับสัญญาณถูกหุ้มด้วยวัสดุคุณภาพสูง ป้องกันการเกาะติดของฝุ่นและหยดน้ำ
- ขนาดกะทัดรัด (Compact Design): ติดตั้งง่ายในพื้นที่จำกัด ด้วยข้อต่อเกลียวขนาดเล็ก (G 1½” หรือ NPT 1½”)
ข้อมูลทางเทคนิค (Technical Data)
| หัวข้อ (Category) | รายละเอียดข้อมูลทางเทคนิค (Specifications) |
| เทคโนโลยีการวัด (Technology) | W-Band เรดาร์ความถี่สูง 80 GHz (มุมลำคลื่นแคบ 8°) |
| ระยะการวัด (Measuring Range) | รุ่น 0…10 เมตร และ รุ่น 0…20 เมตร (สำหรับของแข็งแนะนำ 0…5 ม. และ 0…10 ม.) |
| ความแม่นยำ (Accuracy) | (สำหรับรุ่น 0…20 ม.) และ (สำหรับรุ่น 0…10 ม.) |
| ตัวกลางที่รองรับ (Medium) | ของเหลวทุกชนิด และ วัสดุสารมวลรวม/ของแข็งแห้ง (Bulk Solids) |
| วัสดุส่วนสัมผัสสาร (Wetted Parts) | PVDF (โครงสร้างเสาอากาศและข้อต่อ) |
| วัสดุตัวเรือน (Housing) | พลาสติก PBT (น้ำหนักรวมประมาณ 0.7 kg) |
| การเชื่อมต่อติดตั้ง (Connection) | ข้อต่อเกลียวขนาด G, NPT หรือ R 1½” |
| สัญญาณเอาต์พุต (Output) | 4…20 mA / HART (2-wire), สัญญาณความละเอียด 0.3 µA |
| แรงดันไฟฟ้าใช้งาน (Power) | 12…35 V DC |
| สภาวะกระบวนการ (Process Cond.) | แรงดันในถัง: -1…3 bar | อุณหภูมิสาร: สูงสุด -40…+80 °C (ขึ้นอยู่กับรุ่น) |
| การเชื่อมต่อไร้สาย (Wireless) | Bluetooth V5.0 (ใช้งานผ่านสมาร์ทโฟน/คอมพิวเตอร์ ระยะใช้งานสูงสุด 25 เมตร) |
| มาตรฐานการป้องกัน (Protection) | IP66/IP67 (เมื่อติดตั้งเคเบิ้ลแกลนด์ M20 × 1.5 แน่นหนา) |
| มาตรฐานและการรับรอง (Certs) | ใบรับรองวิทยุในไทย (Radio License), ได้มาตรฐาน FDA, 1935/2004/EC และ ATEX/IECEx |
การประยุกต์ใช้งานในอุตสาหกรรม (Applications & Industry Solutions)
ด้วยเทคโนโลยีเรดาร์ความถี่สูง 80 GHz (W-Band) ที่มีมุมลำคลื่นแคบเพียง 8° ทำให้ Burkert Type 8131 สามารถวัดระดับได้อย่างแม่นยำสูงสุดแม้ในพื้นที่จำกัด หรือในถังที่มีโครงสร้างภายในซับซ้อน จึงตอบโจทย์กลุ่มอุตสาหกรรมหลักในประเทศไทยได้อย่างครอบคลุม ดังนี้:
อุตสาหกรรมอาหาร เครื่องดื่ม และยา (Food, Beverage & Pharmaceutical)
อุตสาหกรรมอาหาร เครื่องดื่ม และยา (Food, Beverage & Pharmaceutical)
- การใช้งาน: วัดระดับวัตถุดิบเหลวและของแห้งในถังกระบวนการผลิต (Process Tanks) และไซโลจัดเก็บ (Storage Silos) เช่น น้ำเชื่อม, น้ำมันพืช, ซอส, ช็อกโกแลตเหลว, แป้ง, น้ำตาล, และเมล็ดกาแฟ
- จุดเด่น: ได้รับการรับรองตามมาตรฐาน FDA และ 1935/2004/EC ปลอดภัยต่อการผลิตอาหาร มีตัวเลือกวัสดุหน้าแปลนและซีลที่ทนต่อกระบวนการทำความสะอาดฆ่าเชื้อ (CIP/SIP) และการวัดแบบไม่สัมผัสยังช่วยลดความเสี่ยงเรื่องการปนเปื้อนในผลิตภัณฑ์ได้อย่างเด็ดขาด
อุตสาหกรรมเคมีและปิโตรเคมี (Chemical & Petrochemical Industry)
อุตสาหกรรมเคมีและปิโตรเคมี (Chemical & Petrochemical Industry)
- การใช้งาน: วัดระดับสารเคมีที่มีฤทธิ์กัดกร่อนสูง สารทำละลาย (Solvents) หรือถังเก็บกรด-ด่าง เช่น กรดซัลฟิวริก, โซดาไฟ, และสารเคมีเหลวในถังพัก (Buffer Tanks) หรือถังจ่ายสารเคมี (Dosing Tanks)
- จุดเด่น: ส่วนสัมผัสสาร (Wetted Parts) ทำจากวัสดุ PVDF และ PTFE คุณภาพสูง ทนทานต่อการกัดกร่อนได้อย่างดีเยี่ยม ประกอบกับมีรุ่นที่รองรับมาตรฐานป้องกันการระเบิด ATEX / IECEx (สำหรับรุ่น 0…20 m) จึงใช้งานในพื้นที่อันตราย (Hazardous Areas) ได้อย่างปลอดภัย
ระบบบริหารจัดการน้ำและบำบัดน้ำเสีย (Water & Wastewater Management)
ระบบบริหารจัดการน้ำและบำบัดน้ำเสีย (Water & Wastewater Management)
- การใช้งาน: วัดระดับในบ่อน้ำดิบ, ถังเก็บสารเคมีตกตะกอน (เช่น สารส้ม, โพลิเมอร์), บ่อตกตะกอน, บ่อบำบัดน้ำเสีย, รวมถึงการวัดระดับในรางน้ำหรือช่องเปิด (Open Channels)
- จุดเด่น: ตัวเรือนได้มาตรฐานการกันน้ำและฝุ่นสูงถึง IP66/IP67 ทำงานได้แม่นยำแม้ในสภาวะหน้างานที่มีความชื้นสูง มีไอระเหยของน้ำ หรือมีคราบสกปรกและฝุ่นละอองสะสม โดยไม่ส่งผลกระทบต่อสัญญาณเรดาร์
อุตสาหกรรมซีเมนต์ ขุดเจาะ และวัสดุก่อสร้าง (Cement, Mining & Bulk Solids)
อุตสาหกรรมซีเมนต์ ขุดเจาะ และวัสดุก่อสร้าง (Cement, Mining & Bulk Solids)
- การใช้งาน: วัดระดับในไซโลขนาดเล็กถึงขนาดกลางที่ใช้บรรจุวัสดุสารมวลรวม (Bulk Materials) เช่น ผงซีเมนต์, หินบด, ทราย, ถ่านหิน, และเม็ดพลาสติก
- จุดเด่น: มีฟังก์ชันการสะท้อนสัญญาณที่แรงพอที่จะทะลุผ่านฝุ่นหนาทึบในไซโลขณะที่มีการโหลดจัดเก็บวัตถุดิบ และด้วยมุมคลื่นที่แคบ ทำให้สามารถหลบเลี่ยงโครงสร้างเหล็กยึดหรือผนังไซโลที่ลาดเอียงได้เป็นอย่างดี ช่วยลดปัญหาการเกิดสัญญาณหลอก (False Echo)
อุตสาหกรรมการเกษตรและการแปรรูป (Agriculture & Grain Silos)
อุตสาหกรรมการเกษตรและการแปรรูป (Agriculture & Grain Silos)
- การใช้งาน: วัดระดับในไซโลเก็บเมล็ดพืช, อาหารสัตว์, รำข้าว, หรือแป้งมันสำปะหลัง
- จุดเด่น: สามารถวัดระดับวัสดุที่มีพื้นผิวไม่เรียบ (Uneven surface) หรือเป็นกองทรงกรวยจากการเทได้อย่างแม่นยำ ช่วยให้ฝ่ายผลิตสามารถบริหารจัดการสต็อกวัตถุดิบ (Inventory Control) ได้อย่างมีประสิทธิภาพผ่านระบบสัญญาณ 4…20 mA / HART หรือตรวจสอบผ่าน Bluetooth แบบ Real-time
สนใจสั่งซื้อหรือขอคำปรึกษาทางเทคนิค
บริษัท ฟลูเทค จำกัด (Flu-Tech Co., Ltd.) ตัวแทนจำหน่ายผลิตภัณฑ์ Burkert Thailand อย่างเป็นทางการในประเทศไทย เรามีทีมวิศวกรผู้เชี่ยวชาญพร้อมให้คำแนะนำในการเลือกสเปก ติดตั้ง และบริการหลังการขายเพื่อความคุ้มค่าสูงสุดของโรงงานคุณ
