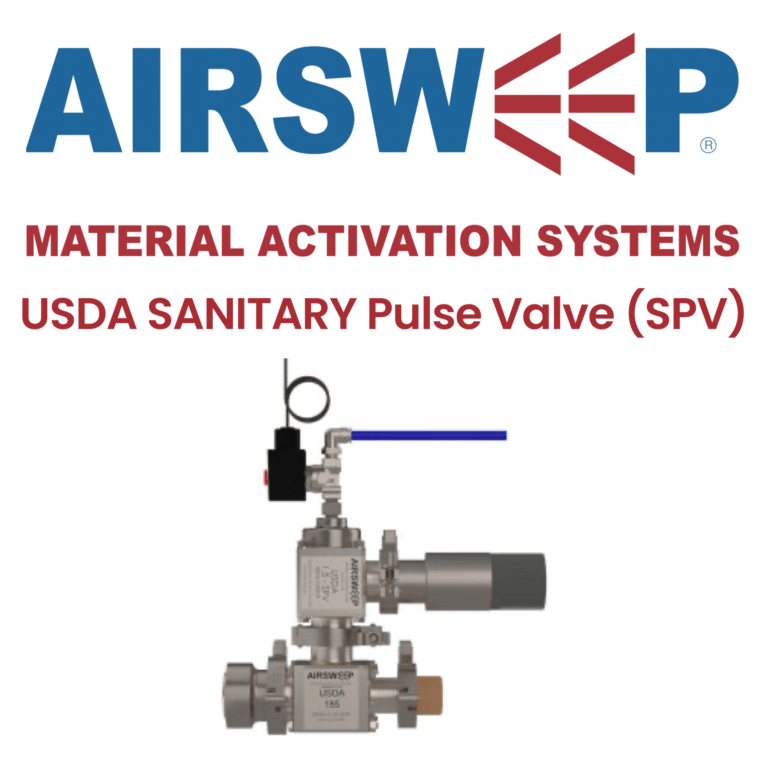

Airsweep® – Model USDA Sanitary Pulse Valve 1.5 SPV
ลดความเสี่ยงจากการปนเปื้อน • ลดความยุ่งยากในการทำความสะอาด • เป็นไปตามข้อกำหนดของอุตสาหกรรม
พัลส์วาล์ว Sanitary 1.5 SPV ถูกผลิตขึ้นจากสดุทั้งหมดที่ FDA ยอมรับ และได้รับการออกแบบมาเพื่อควบคุมการไหลของลมอัด (Compressed Air) หรือก๊าซเฉื่อย (Inert Gas) ในสภาพแวดล้อมทางอุตสาหกรรมที่จำเป็นต้องทําตามกฎระเบียบของ USDA วาล์วพัลส์ Clean-Out-of-Place (COP) Sanitary Pulse Valve ได้รับการออกแบบโดยตั้งใจให้ถอดประกอบและฆ่าเชื้อได้ง่ายตามกฎระเบียบด้านสุขอนามัยที่บังคับใช้กับผู้ใช้งาน
DOWNLOAD CATALOGจุดเด่น (Product Highlights)
FEATURES
ตัวเรือน (Bodies): ผลิตจากสแตนเลส 316L ที่ได้รับการรับรอง ขึ้นรูปจากแท่งโลหะตัน พื้นผิวภายในทั้งหมดขัดเงาให้ได้มาตรฐาน Ra32 หรือดีกว่า
ลูกสูบ/แหวนกันสึก (Plunger/Wear Ring): ผลิตจากพลาสติก Polyetheretherketone (PEEK Plastic) ที่ได้รับการอนุมัติจาก FDA โดยมีพื้นผิวเรียบระดับ Ra32 หรือดีกว่า
ซีล (Seals): ผลิตจาก Viton ที่ผ่านการรับรองจาก FDA
การเจาะพอร์ตมุมฉาก (Right Angle Porting): โครงสร้างมาตรฐานบริเวณทางเข้าด้านบนและช่องระบายอากาศด้านข้างพร้อมช่องระบายอากาศอีกด้านหนึ่ง
การเชื่อมต่อแบบไตรแคลมป์ (Tri-clamp Connections): เชื่อมต่อกับท่อด้วยอุปกรณ์ Quick-Clamp Sanitary แบบหนีบเร็ว
สปริงคืนตัว (Spring Return): สปริงอัด (Compression Spring) วัสดุ Stainless Steel 316L
ทดสอบแรงดันและฟังก์ชัน 100%
APPROVALS
Patented Globally — ได้รับสิทธิบัตรทั่วโลก
USDA — กระทรวงเกษตรสหรัฐอเมริกา (United States Department of Agriculture Equipment – USDA) เพื่อใช้ในการแปรรูปผลิตภัณฑ์นมและอาหาร
WARRANTY
ชิ้นส่วนอื่นๆ ใช้งานได้ 3 ล้านรอบ
มีสปริงอัดสำรองให้ซื้อเป็น Replacement
สปริงอัดและโอริงทั้งหมดใช้งานได้ 1 ล้านรอบ
OPERATION
ลูกสูบ (Plunger) วัสดุ PEEK แบบปกติปิด (Normally Closed – N.C.) เปิดและปิดด้วยลมอัดโดยใช้วาล์ว Remote On/Off Pilot Valve และด้วย Spring-Return ทำให้สามารถติดตั้งวาล์วในตำแหน่งใดก็ได้ ตัววาล์วต้องการลมอัดแห้งที่ผ่านการกรอง ปราศจากน้ำมันและอนุภาค
CONSTRUCTION FEATURES
- บอดี้ (Body): 316L Stainless Steel
- สปริงอัด (Compression Spring): 316L Stainless Steel
- ชุดลูกสูบ (Plunger Assembly): Polyetheretherketone (PEEK) และ Viton (FDA Accepted Materials)
APPLICATIONS
- อุตสาหกรรมอาหาร (Food) เครื่องดื่ม (Beverage) ยา (Pharmaceutical) ลิเธียม (Lithium) ผลิตภัณฑ์ดูแลส่วนบุคคล (Personal Care) ผลิตภัณฑ์ดูแลสัตว์เลี้ยง (Pet Care) และการใช้งานอื่นๆ
- เหมาะสำหรับงานสาธารณูปโภค กระบวนการผลิต และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน ซึ่งการเชื่อมต่อแบบแคลมป์เร็วมีประโยชน์
- ใช้งานได้กับถังหลายแบบและก๊าซโรงงานหลายชนิด รวมถึงก๊าซฆ่าเชื้อ

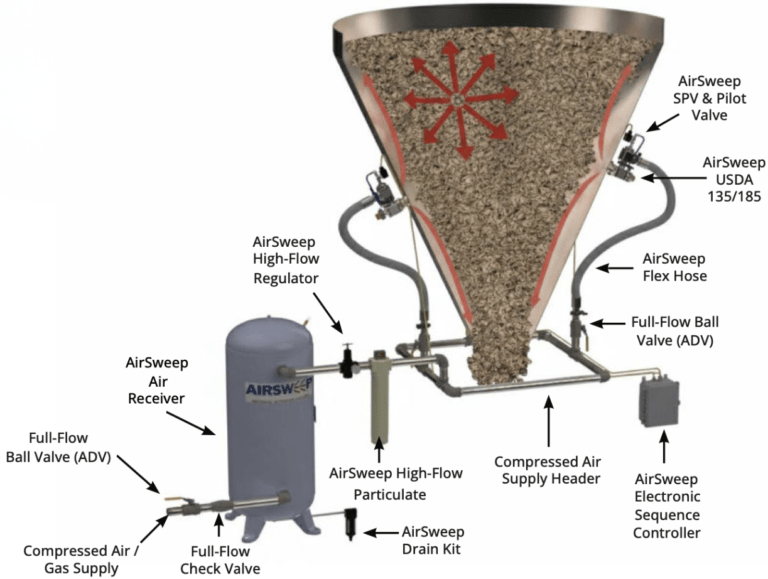

TYPICAL AIRSWEEP SYSTEM
สเปค (Technical Specifications)
| Valve Function | Air Pulse |
| Valve Type | Plunger |
| For use in contact with | Food & Beverage, Pharmaceutical, USDA, Lithium |
|
Connection Type
|
Tube |
| Connection Style | Quick Clamp |
| For Tube OD | 1 1⁄2” (38.1mm) |
| Flange OD | 1.984” (50.393mm) |
|
Pipe Size
|
1 1⁄2” (38.1mm) |
| Remote Pilot Connection |
1⁄4” NPT
|
| Activation | Remote Pilot .54 cv (.47 Kv) (min) |
| Flow Coefficient | 0.52 Cv (.45 Kv) |
| Max Pressure | 150 PSI (10.34 Bar) |
| Minimum Pressure | 10 PSI (.69 Bar) |
| Temperature | 0-250° F (-17.78°-121.11°C) |
| Body Materials | 316L Stainless Steel |
| Seal Materials | Viton |
| Plunger Materials | PEEK (Polyetheretherketone) |
| Spring Material | 316L Stainless Steel |
| Port Shape | Right Angle |
| Interior Smoothness | 32 Ra (or better) |
| Exterior Smoothness | 32 Ra (or better) |
| Environment | USDA, Sanitary |
| Specifications Met | FDA Compliant 21 CFR 177.2415, FDA Compliant 21 CFR 177.2600 |
| Weight | 3.93 lbs (1.78kg) |
| Torque Specifications (4 Bolts) | 78.8 in-lbs. (8.90Nm) |
