การวัดระดับของเหลวอย่างแม่นยำด้วยเทคโนโลยี Magnetostrictive

การวัดระดับของเหลวอย่างแม่นยำด้วยเทคโนโลยี Magnetostrictive เป็นเครื่องมือวัดระดับแบบใช้เสียงสะท้อนเป็นเครื่องมือที่มีการเปลี่ยนแปลงในเรื่องของการวัดระดับของวัสดุบางประเภทในภาชนะโดยการจับเวลาการเดินทางของคลื่นระหว่างเครื่องมือและส่วนต่อประสานของวัสดุ ซึ่งถูกนำไปใช้กับเครื่องมือประเภทลูกลอย: Magnetostrictive

Magnetostrictive Level Transmitter คืออุปกรณ์วัดระดับของเหลวที่ใช้หลักการทางแม่เหล็กและกลศาสตร์เพื่อวัดระดับของของเหลวภายในถังหรือภาชนะต่าง ๆ โดยมีความแม่นยำสูง เหมาะสำหรับใช้ในงานอุตสาหกรรมที่ต้องการความแม่นยำและความเสถียรในการวัดระดับ เช่น อุตสาหกรรมเคมี ปิโตรเคมี น้ำมัน และอาหาร

Magnetostrictive Level Transmitter ทำงานโดยอาศัย:

1. สายเซนเซอร์ (Waveguide) – เป็นเส้นลวดโลหะที่มีคุณสมบัติ magnetostrictive คือสามารถเปลี่ยนรูปได้เล็กน้อยเมื่อถูกคลื่นแม่เหล็กกระทบ
2. แม่เหล็กถาวร (Float Magnet) – ลอยอยู่บนของเหลว และจะเลื่อนขึ้น-ลงตามระดับของเหลว โดยแม่เหล็กจะอยู่ภายใน float นี้
3. Pulse Generator – ส่งสัญญาณไฟฟ้าเป็นคลื่นแม่เหล็กไปตามสายเซนเซอร์
4. เมื่อคลื่นแม่เหล็กจาก pulse กระทบกับสนามแม่เหล็กของ float จะเกิดแรงบิด (torsional wave) กลับมา ซึ่งระบบจะคำนวณเวลาระหว่างการส่งและการรับสัญญาณเพื่อระบุตำแหน่งของ float และแปลงเป็นระดับของของเหลว

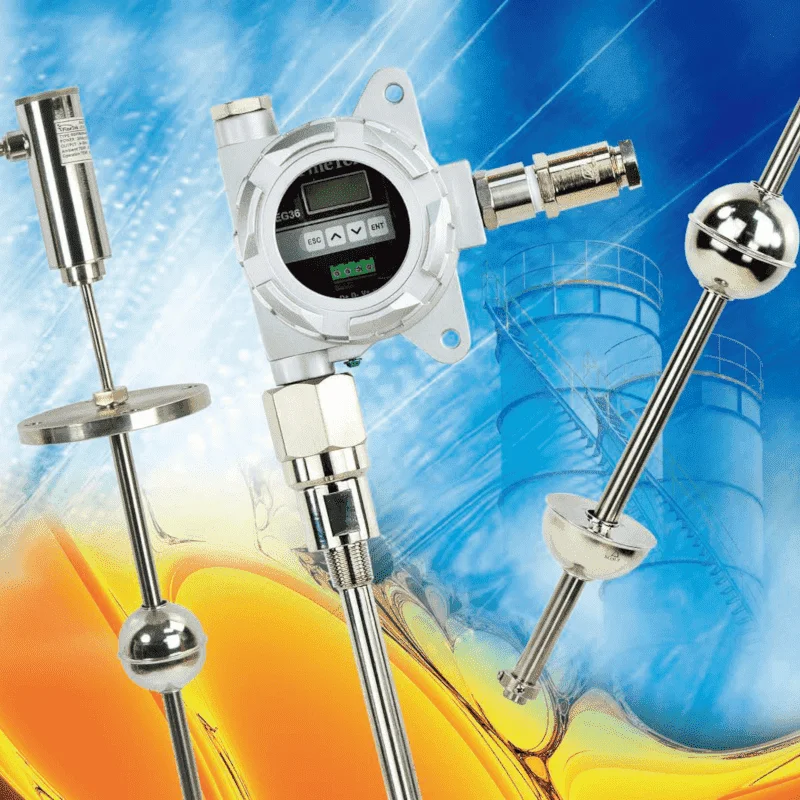

เครื่องส่งสัญญาณระดับแมกนีโตสตริกทีฟ FineTek ระบุระดับของของเหลวและสารละลายด้วยความแม่นยำและความน่าเชื่อถือสูง

เซ็นเซอร์อเนกประสงค์นี้เหมาะอย่างยิ่งสำหรับการวัดระดับของเหลวอย่างต่อเนื่องในหลากหลายประเภท การใช้งานครอบคลุมตั้งแต่อุตสาหกรรมปิโตรเคมี การเดินเรือและการขนส่ง ไปจนถึงการผลิตอาหารและเครื่องดื่ม

เซ็นเซอร์มีแหล่งจ่ายไฟแบบวงจรและให้เอาต์พุตอะนาล็อกหรือดิจิทัลโดยตรงไปยังอินเทอร์เฟซผู้ใช้

เซ็นเซอร์ระดับแมกนีโตสตริกทีฟ FineTek ได้รับการพิสูจน์แล้วว่ามีความทนทานในอุณหภูมิ แรงดัน และสภาวะการทำงานที่หลากหลาย อีกทั้งยังมีการบำรุงรักษาต่ำอีกด้วย

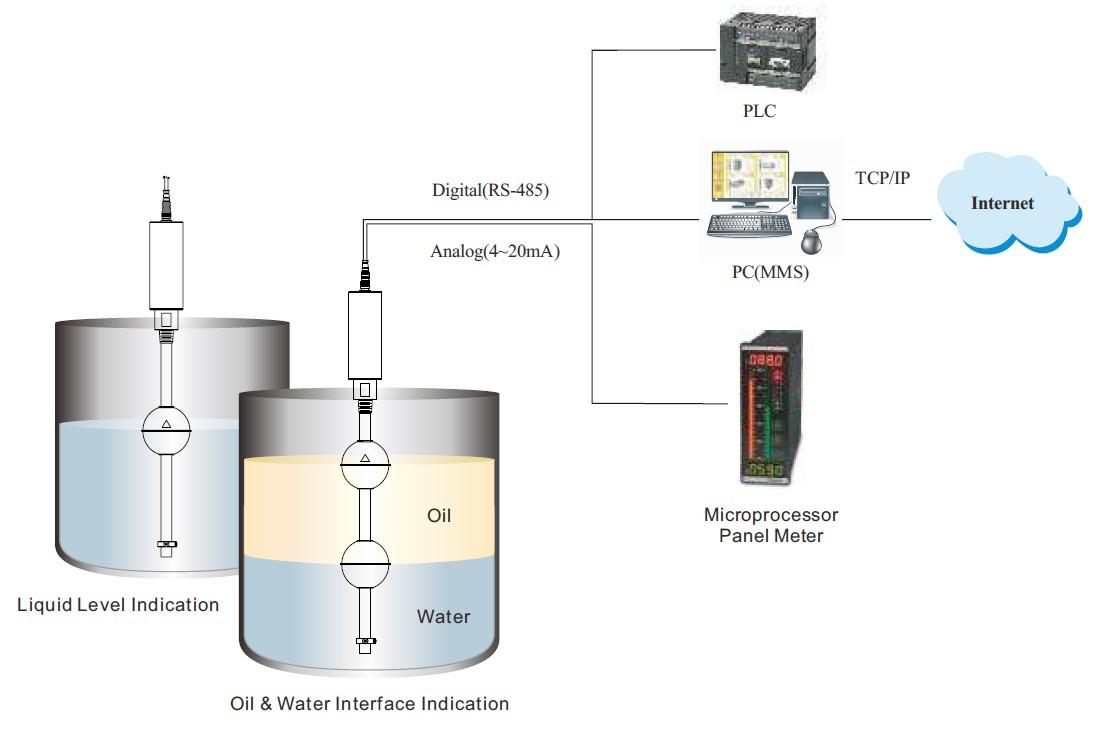

การวัดระดับของเหลวอย่างแม่นยำด้วยเทคโนโลยี Magnetostrictive ด้วย รุ่น EG เป็นเครื่องส่งสัญญาณระดับแมกนีโตสตริกทีฟที่ใช้เทคโนโลยีการลอยตัว แมกนีโตสตริกชั่น และเทคโนโลยีอิเล็กทรอนิกส์ที่ทันสมัยเพื่อวัดระดับของของเหลวหลากหลายชนิดได้อย่างแม่นยำ รวมถึงของเหลวหลายชนิดที่เชื่อมต่อกันและไม่ละลายน้ำ โดยมีการออกแบบลูกลอยสองตัว ในเครื่องส่งสัญญาณระดับแมกนีโตสตริกทีฟซีรีส์ EG ทั่วไป ลูกลอยที่มีขนาดเหมาะสมกับความหนาแน่นของของเหลวเฉพาะจะติดตั้งอยู่บนแกนเครื่องส่งสัญญาณระดับเพื่อให้ลูกลอยเคลื่อนที่ขึ้นและลงได้เนื่องจากแรงลอยตัวของลูกลอยจากของเหลวที่กำลังวัด ลูกลอยประกอบด้วยองค์ประกอบแม่เหล็ก เพื่อค้นหาตำแหน่งของลูกลอย อิเล็กทรอนิกส์ของเครื่องส่งสัญญาณระดับแมกนีโตสตริกทีฟจะส่งพัลส์กระแสไฟฟ้าสั้นๆ ไปตามสายเซนเซอร์ที่อยู่ภายในแกนเครื่องส่งสัญญาณระดับด้วยความถี่เฉพาะ เพื่อสร้างสนามแม่เหล็กตลอดความยาว สนามแม่เหล็กนี้จะโต้ตอบกับสนามแม่เหล็กที่สร้างขึ้นโดยแม่เหล็กที่มีอยู่ในลูกลอยทันที ผลโดยรวมคือ ในช่วงเวลาสั้นๆ ที่กระแสไฟฟ้าไหล แรงบิดจะเกิดขึ้นในสาย คล้ายกับการสั่นสะเทือนหรือคลื่นเสียง และเดินทางกลับไปยังอิเล็กทรอนิกส์ของเครื่องส่งสัญญาณระดับแมกนีโตสตริกทีฟ วงจรจับเวลาอยู่ภายในอุปกรณ์อิเล็กทรอนิกส์ซึ่งวัดเวลาการบิน (TOF) ระหว่างจุดเริ่มต้นของพัลส์กระแสไฟฟ้าและสัญญาณกลับ ด้วยวิธีนี้ ตำแหน่งของลูกลอย (และระดับของไหล) จึงถูกกำหนดอย่างแม่นยำมากและนำเสนอเป็นสัญญาณระดับโดยเครื่องส่งสัญญาณระดับแมกนีโตสตริกทีฟ โดยทั่วไปคือ 4-20mA
