Flow Measurement Redefined
Contactless, Precise, Resource Saving through Sound Accoustic Waves (SAW)
นิยามใหม่ของการวัดอัตราการไหล — ไร้การสัมผัส แม่นยำ ประหยัดทรัพยากร ผ่านการวัดด้วยคลื่นเสียงอะคูสติก
ความแม่นยำสูง
Maximum Precision (Accuracy 0.4% , Temperature: ≤ 1 °C)
ตรงตามข้อกำหนดด้านสุขอนามัยสูงสุด
Meets the Highest Hygiene Requirement (ASME BPE, 3A and EHEDG)
ขนาดกะทัดรัดและน้ำหนักเบา
Compact and Lightweight
ลดของเสีย เพิ่มผลผลิต
Reduce Waste, Gain Productivity
นวัตกรรมพร้อมสำหรับอนาคต
Future Ready Innovation
ประหยัดพลังงานและยั่งยืน
Energy Saving and Sustainable
การตรวจจับความเบี่ยงเบนของคุณภาพกระบวนการและผลิตภัณฑ์อย่างต่อเนื่องผ่าน ATF
Constant Process and Product Quality-Deviation Detection via ATF
Diverse Flow Measurement with Resource Efficiency
การวัดอัตราการไหลที่หลากหลายพร้อมการใช้ทรัพยากรอย่างมีประสิทธิภาพ

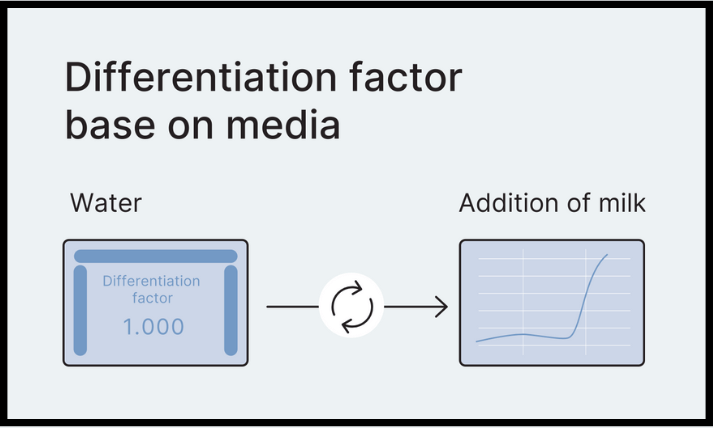

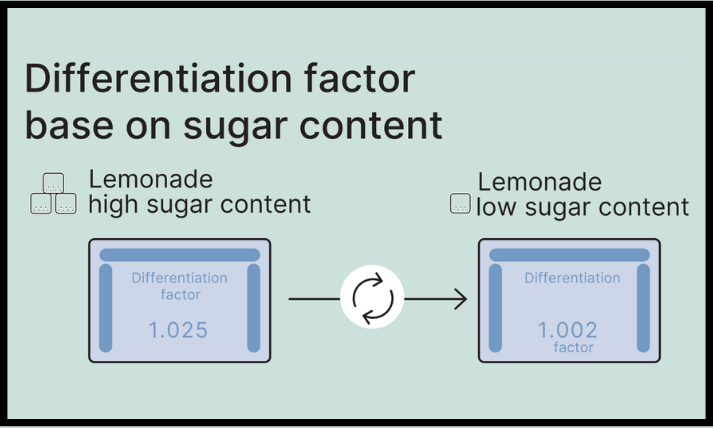

Bürkert Type 8098 – FLOWave SAW Flowmeter หรือโฟลว์มิเตอร์วัดอัตราการไหลจะกำหนดปัจจัยการสร้างความแตกต่าง (Differentiation Factor) อย่างต่อเนื่อง ซึ่งก็คือค่าที่วัดได้ด้วยการชดเชยอุณหภูมิ (Temperature Compensated Measured Value) หากค่ามีการเปลี่ยนแปลง มิเตอร์ FLOWave จะรับรู้ว่ามีของเหลวอื่นไหลอยู่ ตัวอย่างเช่น เมื่อนมกลายเป็นน้ำเมื่อสิ้นสุดกระบวนการแบทช์ (Batch Process) เครื่องวัดอัตราการไหลนี้จะสามารถตรวจจับความต่างของของเหลวได้ทันที การวัดที่รวดเร็วและแม่นยำนี้ช่วยลดของเสียและเพิ่มประสิทธิภาพของสายการผลิตในโรงงาน ด้านล่างนี้เป็นตัวอย่างการใช้น้ำ นม และน้ำมะนาวที่มีปริมาณน้ำตาลต่างกัน เพื่อแสดงให้เห็นชัดขึ้น
Fluent and Profitable
การวัดอัตราการไหลที่หลากหลายพร้อมการใช้ทรัพยากรอย่างมีประสิทธิภาพ

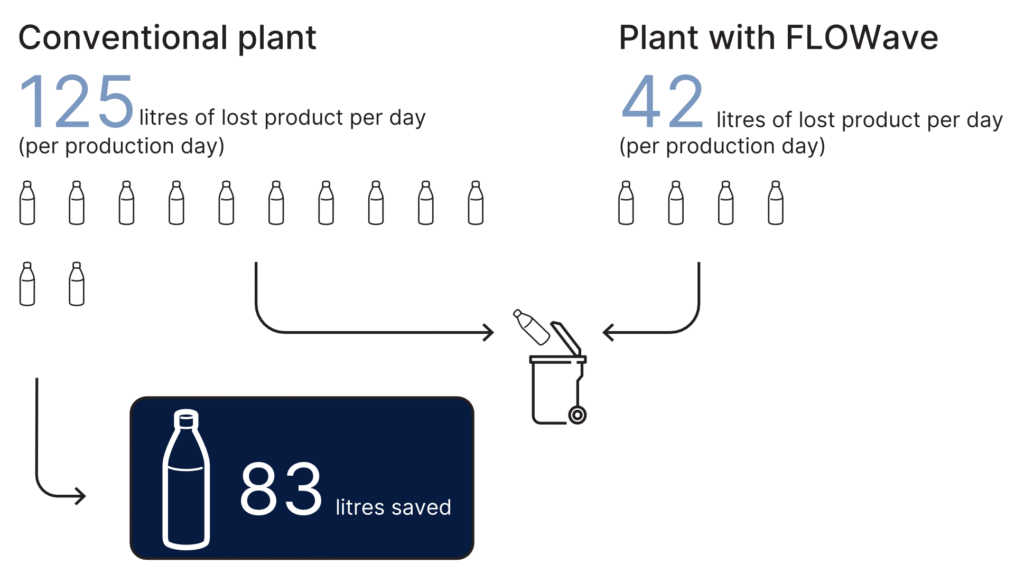

ของเหลว 100 ลิตรต่อนาทีไหลผ่านท่อขนาด DN50 โดยทั่วไป การเปลี่ยนถ่ายสารกรอง (Media Changeover) จะถูกควบคุมตามเวลา (Time-Controlled) เนื่องจากค่าพิกัดความเผื่อด้านอุตสาหกรรม (Tolerance) วาล์วของท่อระบายน้ำจึงเปิดเร็วเกินไป 15 วินาที และด้วยการเปลี่ยนถ่ายของเหลว (Media Changeover) 5 รอบต่อวัน ผลิตภัณฑ์ประมาณ 125 ลิตรต้องถูกเททิ้งในท่อระบายน้ำ ซึ่งกลายเป็นวัสดุสิ้นเปลืองอันน่าเสียดาย เครื่องวัดอัตราการไหล Bürkert FLOWave สามารถตรวจจับการเปลี่ยนแปลงของของเหลวได้รวดเร็วยิ่งขึ้น ส่งสัญญาณไปยังวาล์ว ซึ่งจะสลับ หรือเปลี่ยนสถานะภายใน 10 วินาที ซึ่งช่วยปกป้องทรัพยากรและงบประมาณของโรงงานการผลิตอีกด้วย

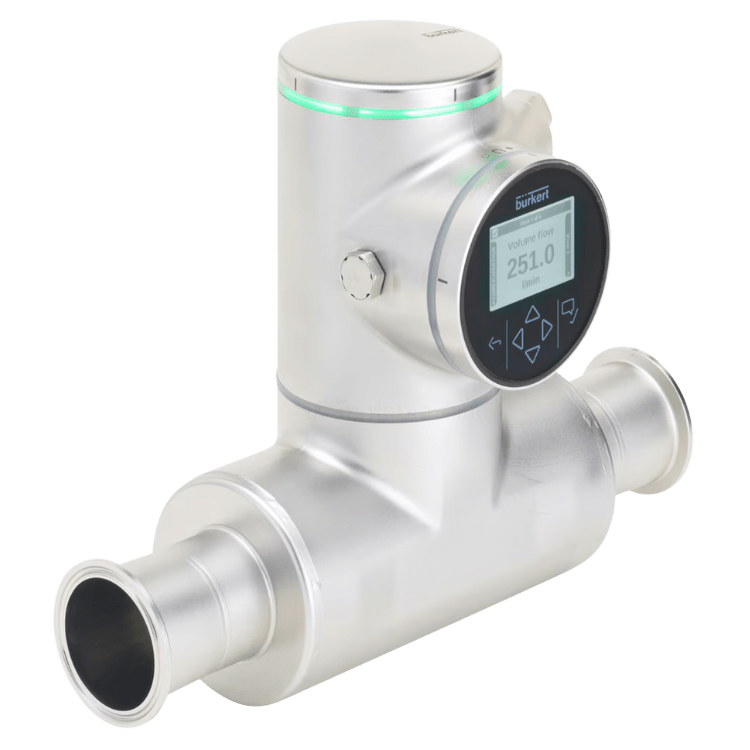

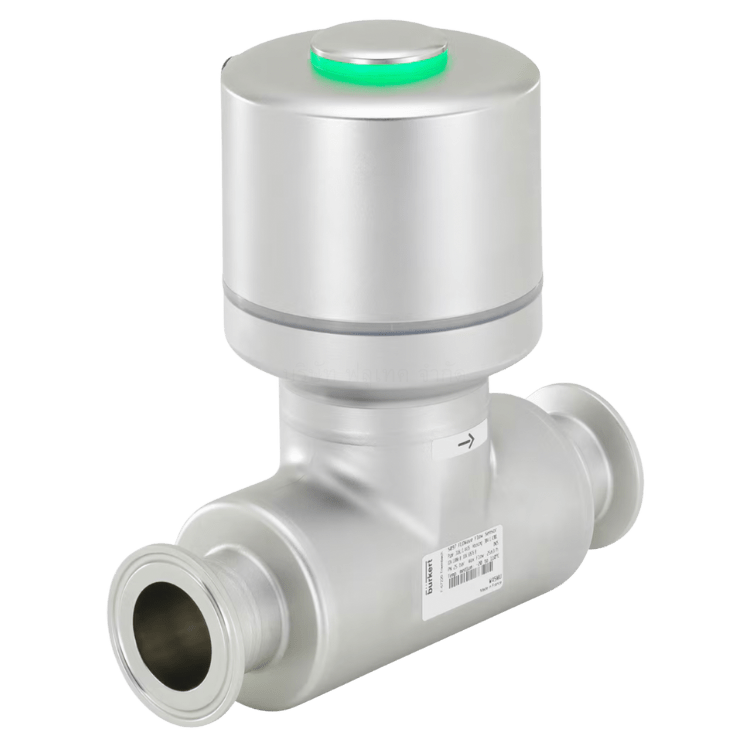

Burkert – Type 8098 – FLOWave SAW Flowmeter in Detail
รายละเอียดอุปกรณ์ที่ใช้วัดอัตราการไหล Bürkert – Type 8098 – FLOWave SAW Flowmeter
เครื่องวัดอัตราการไหลรุ่น FLOWave – Type 8098 เป็นโฟลมิเตอร์ที่ใช้เทคโนโลยี Surface Acoustic Wave (SAW) หรือ Rayleigh Wave ซึ่งเป็นคลื่นสะเทือนตามพื้นผิวที่มีอยู่ในธรรมชาติ เช่น คลื่นแผ่นดินไหว Burkert ได้นําเอาหลักการของคลื่นที่สะเทือนและสะท้อนอยู่ภายในผิวท่อ
และของไหลมาใช้กับโฟลมิเตอร์ชนิดนี้ ด้วยหลักการนี้ จึงสามารถออกแบบให้ผิวท่อภายในของโฟลมิเตอร์ โล้ง เรียบ เกลี้ยง ไม่มีอะไรกีดกั้นหรือปิดบัง เป็นเพียงท่อเปล่าๆ ปราศจากหัวเข็ม หรือหัวเซ็นเซอร์ใดๆ ที่จะต้องสัมผัสกับของไหล หรือสารเคมีที่ใช้ในระบบท่อ และนี่คือจุดสําคัญที่ทําให้ FLOWave เข้าถึงความต้องการขั้นสูงสุดของงานปลอดเชื้อ จึงเหมาะแก่อุตสาหกรรมอาหาร เครื่องดื่ม และยาอย่างยิ่ง
โฟลมิเตอร์ชนิดนี้ถูกออกแบบมาเพื่อการใช้งานที่ต้องการสุขอนามัยสูงสุด (Highest Hygienic Demands) สิ่งนี้ทำได้โดยการใช้วัสดุสแตนเลสที่เหมาะสมได้รับใบรับรอง Certificates ต่างๆ และดีไซน์ท่อที่ไม่มีชิ้นส่วนภายในใดๆ FLOWave นำเสนอฟังก์ชันครบวงจรที่หลากหลาย รวมถึงข้อดีของความยืดหยุ่น ความสะดวกในการทำความสะอาด ขนาดกะทัดรัด น้ำหนักเบา ติดตั้งและจัดการได้ง่าย และเป็นไปตามมาตรฐานมากมาย
โฟลมิเตอร์นี้สามารถวัดผลการวัดที่ดีที่สุด (Optimal Measurement Results) ได้กับของเหลวที่มีเนื้อเดียวกัน (Homogeneous Liquids) ปราศจากอากาศ (Air) และอนุภาคของแข็ง (Solid Particles) แต่ไม่สามารถวัดก๊าซและไอน้ำได้ สำหรับของเหลวที่มีความหนืดสูง (High Viscosity) ตัวโฟลมิเตอร์สามารถเปิดใช้งานฟังก์ชั่น Integrated Viscosity Compensation ได้
| Technical Data | |
| Nominal Diameter | DN08 – DN80 (3⁄4“ – 3“) |
| Max. Flow Rate [m3/h] | 1.7–200 |
| Turndown Ratio | 7.5-881 |
| Max. Flow Rate [US GPM] | 0.111111111 |
| Measurement Deviation: Flow Rate | 0.4% of measured value for 1 m/s up to 10 m/s;
0.08% of full scale for 0.1 m/s up to 1 m/s |
| Measurement Deviation: Temperature | 1°C (<100°C);
1.5°C (>100°C) |
| Medium Temperature | Max. +140°C* |
| Pressure Range | PN25 (DN15, DN25, 3⁄4′′, 1′′, 1 1⁄2′′);
PN16 (DN40, DN50, 2′′) |
| Degree of Protection | IP65, IP67, NEMA 250 4X |
| Material | 316L/1.4435 |
| Display | 2.4′′ Graphics Display (240*160 pixels) |
| *Measured values may vary depending on the medium | |
อ้างอิง: Bürkert, เบอร์เคิท (ประเทศไทย), Type 8098 – FLOWave SAW Flowmeter, ScienceDirect – Surface Acoustic Wave
