Burkert Electromagnetic Flowmeters (EMF)
เครื่องวัดการไหลแบบสนามแม่เหล็กจากเบอร์เคิท
เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า หรือ Electromagnetic Flowmeters (EMF) โดยทั่วไปมักย่อว่าแม็กมิเตอร์ (Mag Meters) ถูกนำมาใช้เป็นเวลานานหลายปีสําหรับการวัดการไหลอย่างต่อเนื่องในงานอุตสาหกรรม เหมาะสำหรับของเหลวที่มีค่าการนำไฟฟ้าขั้นต่ำ 5 μS/cm ซึ่งค่านี้ระบุปริมาณอนุภาคที่ละลายต่อเซนติเมตรในน้ำ ค่านี้ระบุปริมาณอนุภาคที่ละลายต่อเซนติเมตรในน้ำ ในกลุ่มผลิตภัณฑ์การวัดการไหลของเรา เรามีเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าในรูปแบบต่างๆ มากมาย ทั้งแบบแทรกและแบบอินไลน์ ในกลุ่มผลิตภัณฑ์การวัดการไหลนี้ของ Bürkert มีเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าในรูปแบบต่างๆ มากมาย ทั้งแบบ Insertion และแบบ Inline
เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าทำงานอย่างไร?
How Do Electromagnetic Flowmeters Work?
การวัดการไหลของแม่เหล็กไฟฟ้าจะขึ้นอยู่กับกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ (Faraday’s Law of Induction) ที่กล่าวว่า เมื่อของเหลวที่เป็นสื่อกระแสไฟฟ้าไหลผ่านสนามแม่เหล็ก จะเหนี่ยวนำกระแสไฟฟ้าระหว่างอิเล็กโทรดทั้งสอง ซึ่งสามารถวัดแรงดันไฟฟ้าได้ ขดลวดของมิเตอร์แม่เหล็กไฟฟ้าจะสร้างสนามแม่เหล็กตั้งฉากกับทิศทางการไหล ยิ่งความเร็วการไหลสูงเท่าไร แรงดันไฟฟ้าเหนี่ยวนำก็จะยิ่งมากขึ้นเท่านั้น
สัญญาณแรงดันไฟฟ้าที่วัดได้จะถูกแปลงเป็นสัญญาณมาตรฐานโดยชุดอิเล็กทรอนิกส์แบบรวม (เช่น 4–20 mA หรือในหน่วย P)
ข้อดีของเครื่องวัดอัตราการไหลแบบ EMF
The Advantages of EMF Flowmeters
- ความเสถียรสูงในการวัด โดยเฉพาะ Inline EMFs
- Sensitivity ต่ำต่อสภาวะขาเข้าของ EMFs แบบ Full-Bore
- บำรุงรักษาง่ายและทนทาน เนื่องจากไม่มีชิ้นส่วนเคลื่อนที่ในตัวท่อวัด
- อัตราส่วนราคาต่อประสิทธิภาพที่ดี โดยเฉพาะอย่างยิ่งสำหรับ Insertion EMFs
การใช้งานทั่วไปของมิเตอร์วัดการไหลแบบแม่เหล็กไฟฟ้า
Typical Applications for Electromagnetic Flowmeters
เครื่องวัดอัตราการไหล Burkert Electromagnetic Flowmeters (EMF) ถูกใช้เป็นเครื่องวัดอัตราการไหลแบบเหนี่ยวนำสำหรับน้ำและน้ำเสียในโรงบำบัดน้ำเสียหรือสําหรับของเหลวปนเปื้อนอื่นๆ นอกจากนี้ยังพบได้บ่อยในอุตสาหกรรมเคมีและยา และในการผลิตอาหารและเครื่องดื่ม เช่น สำหรับใส่ตวงไซรัปหรือน้ำเชื่อม
สิ่งที่ควรระวังเมื่อใช้เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าก็มีอยู่บ้างความน่าเชื่อถือของผลการวัดของโฟลว์มิเตอร์ที่มีเซ็นเซอร์ EMF ได้รับอิทธิพลจากปัจจัยต่างๆ:
- ค่าการนำไฟฟ้าของตัวกลาง (Conductivity of the Medium): การวัดค่า EMF ไม่เหมาะสมที่ค่าการนำไฟฟ้าน้อยกว่า 5 μS/cm และอาจเกิดข้อผิดพลาดในการวัดได้ในสภาวะที่มีค่าการนำไฟฟ้าเปลี่ยนแปลงหรือไม่เสถียร
- สภาวะแรงดัน (Pressure Conditions): แรงดันที่ลดลงอาจทำให้เกิดโพรงอากาศ (Cavitation) และฟองก๊าซ (Gas Bubbles) ซึ่งอาจก่อให้เกิดค่าความผิดพลาด (Error Values) และทำให้เครื่องวัดการไหลแบบเหนี่ยวนำ (Inductive Flowmeter) เสียหายได้
- วัสดุของส่วนประกอบที่สัมผัสกับตัวกลางจะต้องสามารถทนต่อความเค้นทางเคมีและทางกลได้

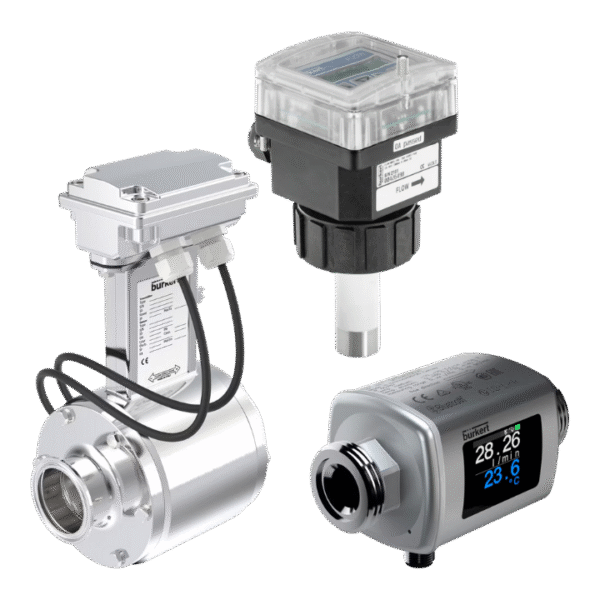

ประเภทของเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าจากเบอร์เคิท
Burkert Designs of Electromagnetic Flowmeters
Bürkert มีเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า 2 แบบ

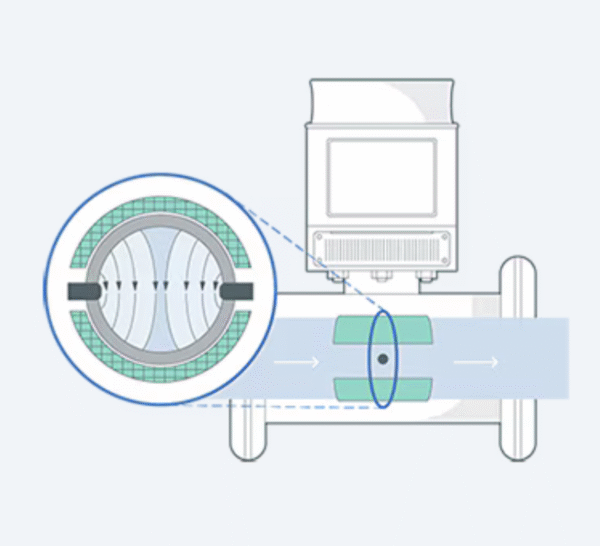

Inline-EMFs (Full Bore)
ในเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าชนิดติดตั้งในท่อหรืออินไลน์ (Inline Electromagnetic Flowmeters) หรือที่เรียกว่า “Full Bore” สนามแม่เหล็ก (Magnetic Field) จะขยายไปทั่วหน้าตัด Cross-Section ของท่อทั้งหมด Inline Electromagnetic Flow Meters ให้ผลลัพธ์ที่แม่นยำมากแต่สามารถใช้ได้กับท่อที่มีเส้นผ่านศูนย์กลางขนาดเล็กและขนาดกลางเท่านั้น
✓ Ultra-precision thanks to the use of the entire flow profile
✓ Nominal diameters up to DN2000 (on request)
✓ Suitable for fluids from a conductivity of 5 μS/cm

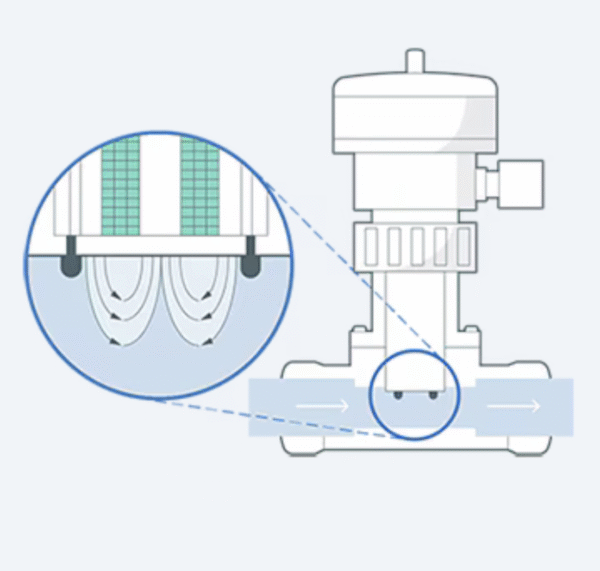

Insertion EMFs
ในเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าชนิดสอด หรือ Insertion Electromagnetic Flowmeters (Insertion EMFs) สนามแม่เหล็กที่สร้างโดยเซ็นเซอร์ที่ฝังอยู่จะถูกถ่ายโอนไปยังส่วนหนึ่งของตัวกลาง และอัตราการไหลจะคำนวณตามแรงดันไฟฟ้าที่วัดได้ ถึงแม้ว่ามันจะไม่ได้มีความแม่นยำเท่ากับรุ่นอินไลน์แบบเต็มท่อ แต่การติดตั้งทำได้ง่ายกว่าและยังเหมาะกับท่อที่มีเส้นผ่านศูนย์กลางใหญ่อีกด้วย
✓ Ideal for contaminated & aggressive media
✓ Electromagnetic flowmeters with nominal diameters up to DN400
✓ Suitable for fluids with a conductivity of 20 μS/cm or higher
อ้างอิง: Burkert, เบอร์เคิท (ประเทศไทย), เครื่องมือวัดการไหลแบบสนามแม่เหล็ก หรือ Electromagnetic Flowmeter (EMF) คืออะไร
